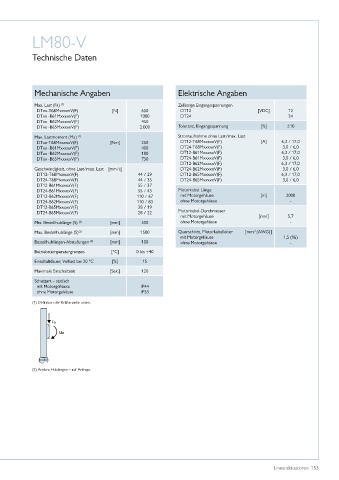

Page 153 - Linearaktuatoren

LM80-V

Technische Daten

Mechanische Angaben Elektrische Angaben

Max� Last (Fa) Zulässige Eingangsspannungen
(1)
DTxx-T68MxxxxxV(F) [N] 650 DT12 [VDC] 12
DTxx -B61MxxxxxV(F) 1000 DT24 24
DTxx -B62MxxxxxV(F) 450
DTxx -B65MxxxxxV(F) 2�000 Toleranz, Eingangsspannung [%] ±10

Max� Lastmoment (Ma) (1) Stromaufnahme ohne Last/max� Last
DTxx-T68MxxxxxV(F) [Nm] 250 DT12-T68MxxxxxV(F) [A] 6,3 / 17,0
DTxx -B61MxxxxxV(F) 400 DT24-T68MxxxxxV(F) 3,0 / 6,0
DTxx -B62MxxxxxV(F) 180 DT12-B61MxxxxxV(F) 6,3 / 17,0
DTxx -B65MxxxxxV(F) 750 DT24-B61MxxxxxV(F) 3,0 / 6,0
DT12-B62MxxxxxV(F) 6,3 / 17,0
Geschwindigkeit, ohne Last/max� Last [mm/s] DT24-B62MxxxxxV(F) 3,0 / 6,0
DT12-T68MxxxxxV(F) 44 / 29 DT12-B65MxxxxxV(F) 6,3 / 17,0
DT24-T68MxxxxxV(F) 44 / 35 DT24-B65MxxxxxV(F) 3,0 / 6,0
DT12-B61MxxxxxV(F) 55 / 37
DT24-B61MxxxxxV(F) 55 / 43 Motorkabel-Länge
DT12-B62MxxxxxV(F) 110 / 67 mit Motorgehäuse [m] 2000
DT24-B62MxxxxxV(F) 110 / 83 ohne Motorgehäuse -
DT12-B65MxxxxxV(F) 28 / 19
DT24-B65MxxxxxV(F) 28 / 22 Motorkabel-Durchmesser
mit Motorgehäuse [mm] 5,7
Min� Bestellhublänge (S) (2) [mm] 500 ohne Motorgehäuse -
2
Max� Bestellhublänge (S) (2) [mm] 1500 Querschnitt, Motorkabelleiter [mm (AWG)]
mit Motorgehäuse 1,5 (16)
Bestellhublängen-Abstufungen (2) [mm] 100 ohne Motorgehäuse -
Betriebstemperaturgrenzen [°C] 0 bis +40
Einschaltdauer, Volllast bei 20 °C [%] 15
Maximale Einschaltzeit [Sek�] 120
Schutzart – statisch
mit Motorgehäuse IP44
ohne Motorgehäuse IP33

(1) Definition der Kräfte siehe unten�

(2) Andere Hublängen – auf Anfrage�
