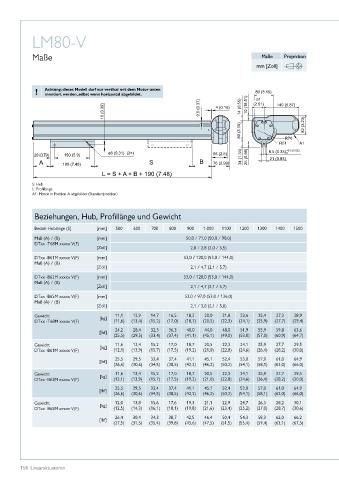

LM80-V

Maße Maße Projektion

mm [Zoll]

! Achtung: dieses Modell darf nur vertikal mit dem Motor unten 80 (3.15)
montiert werden, selbst wenn horizontal abgebildet�
51
10 (0.39) 9 5 (0.37) . 4 (0.16) 14 (0.55) 10 (18.51) (2.01) 149 (5.87)

80 (3.15) 82 (3.23)

R51 R70 A1
20 (0.79) 150 (5.9) ø8 (0.31) (2×) 66 (2.6) 34 (1.34) 25 (0.98) 8 5. (0.33) 0 +0 5.(0.02)
A 190 (7.48) S B 76 (2.99) 21 (0.83)
L= S +A + B + 190 (7.48)

S: Hub
L: Profillänge
A1: Motor in Position A abgebildet (Standardposition)

Beziehungen, Hub, Profillänge und Gewicht

Bestell-Hublänge (S] [mm] 500 600 700 800 900 1�000 1100 1200 1300 1400 1500
Maß (A) / (B) [mm] 50,0 / 71,0 (50,0 / 90,0)
DTxx -T68M xxxxx V(F)
[Zoll] 2,0 / 2,8 (2,0 / 3,5)
DTxx -B61M xxxxx V(F) [mm] 53,0 / 120,0 (53,0 / 144,0)
Maß (A) / (B)
[Zoll] 2,1 / 4,7 (2,1 / 5,7)
DTxx -B62M xxxxx V(F) [mm] 53,0 / 120,0 (53,0 / 144,0)
Maß (A) / (B)
[Zoll] 2,1 / 4,7 (2,1 / 5,7)
DTxx -B65M xxxxx V(F) [mm] 53,0 / 97,0 (53,0 / 126,0)
Maß (A) / (B)
[Zoll] 2,1 / 3,8 (2,1 / 5,0)
Gewicht [kg] 11,1 12,9 14,7 16,5 18,2 20,0 21,8 23,6 25,4 27,2 28,9
DTxx -T68M xxxxx V(F) (11,6) (13,4) (15,2) (17,0) (18,7) (20,5) (22,3) (24,1) (25,9) (27,7) (29,4)
24,2 28,4 32,3 36,3 40,0 44,0 48,0 51,9 55,9 59,8 63,6
[lbf]
(25,5) (29,5) (33,4) (37,4) (41,1) (45,1) (49,0) (53,0) (57,0) (60,9) (64,7)
Gewicht [kg] 11,6 13,4 15,2 17,0 18,7 20,5 22,3 24,1 25,9 27,7 29,5
DTxx -B61M xxxxx V(F) (12,1) (13,9) (15,7) (17,5) (19,2) (21,0) (22,8) (24,6) (26,4) (28,2) (30,0)
25,5 29,5 33,4 37,4 41,1 45,1 52,4 53,0 57,0 61,0 64,9
[lbf]
(26,6) (30,6) (34,5) (38,5) (42,2) (46,2) (50,2) (54,1) (58,1) (62,0) (66,0)
Gewicht [kg] 11,6 13,4 15,2 17,0 18,7 20,5 22,3 24,1 25,9 27,7 29,5
DTxx -B62M xxxxx V(F) (12,1) (13,9) (15,7) (17,5) (19,2) (21,0) (22,8) (24,6) (26,4) (28,2) (30,0)
25,5 29,5 33,4 37,4 41,1 45,1 52,4 53,0 57,0 61,0 64,9
[lbf]
(26,6) (30,6) (34,5) (38,5) (42,2) (46,2) (50,2) (54,1) (58,1) (62,0) (66,0)
Gewicht [kg] 12,0 13,8 15,6 17,6 19,3 21,1 22,9 24,7 26,5 28,2 30,1
DTxx -B65M xxxxx V(F) (12,5) (14,3) (16,1) (18,1) (19,8) (21,6) (23,4) (25,2) (27,0) (28,7) (30,6)
26,4 30,4 34,3 38,7 42,5 46,4 50,4 54,3 58,3 62,0 66,2
[lbf]
(27,5) (31,5) (35,4) (39,8) (43,6) (47,5) (51,5) (55,4) (59,4) (63,1) (67,3)
