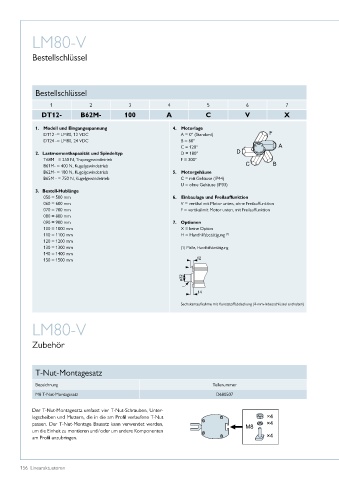

P. 156
LM80-V
Bestellschlüssel
Bestellschlüssel
1 2 3 4 5 6 7
DT12- B62M- 100 A C V X
1� Modell und Eingangsspannung 4� Motorlage
DT12 -= LM80, 12 VDC A = 0° (Standard)
DT24 -= LM80, 24 VDC B = 60°
C = 120°
2� Lastmomentkapazität und Spindeltyp D = 180°
T68M - = 250 N, Trapezgewindetrieb F = 300°
B61M- = 400 N, Kugelgewindetrieb
B62M- = 180 N, Kugelgewindetrieb 5� Motorgehäuse
B65M - = 750 N, Kugelgewindetrieb C = mit Gehäuse (IP44)
U = ohne Gehäuse (IP33)
3� Bestell-Hublänge
050 = 500 mm 6� Einbaulage und Freilauffunktion
060 = 600 mm V = vertikal mit Motor unten, ohne Freilauffunktion
070 = 700 mm F = vertikal mit Motor unten, mit Freilauffunktion
080 = 800 mm
090 = 900 mm 7� Optionen
100 = 1000 mm X = keine Option
110 = 1100 mm H = Handhilfsbetätigung (1)
120 = 1200 mm
130 = 1300 mm (1) Maße, Handhilfsbetätigung
140 = 1400 mm
150 = 1500 mm
Sechskantaufnahme mit Kunststoffabdeckung (4-mm-Inbusschlüssel enthalten)
LM80-V
Zubehör
T-Nut-Montagesatz
Bezeichnung Teilenummer
M8 T-Nut-Montagesatz D680507
Der T-Nut-Montagesatz umfasst vier T-Nut-Schrauben, Unter-
legscheiben und Muttern, die in die am Profil verlaufene T-Nut
passen� Der T-Nut-Montage Bausatz kann verwendet werden,
um die Einheit zu montieren und/oder um andere Komponenten
am Profil anzubringen�
156 Linearaktuatoren
