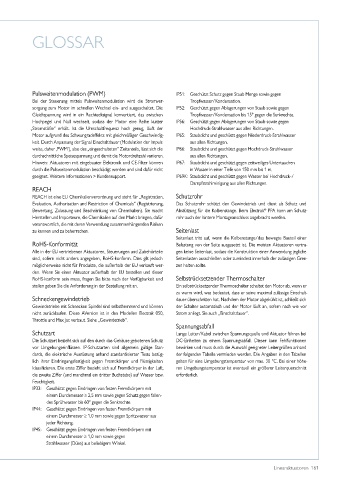

GLOSSAR

Pulsweitenmodulation (PWM) IP51: Geschützt Schutz gegen Staub Menge sowie gegen
Bei der Steuerung mittels Pulsweitenmodulation wird die Stromver- Tropfwasser/Kondensation�
sorgung zum Motor im schnellen Wechsel ein- und ausgeschaltet� Die IP52: Geschützt gegen Ablagerungen von Staub sowie gegen
Gleichspannung wird in ein Rechtecksignal konvertiert, das zwischen Tropfwasser/Kondensation bis 15° gegen die Senkrechte�
Hochpegel und Null wechselt, sodass der Motor eine Reihe kurzer IP56: Geschützt gegen Ablagerungen von Staub sowie gegen
„Stromstöße“ erhält� Ist die Umschaltfrequenz hoch genug, läuft der Hochdruck-Strahlwasser aus allen Richtungen�
Motor aufgrund des Schwungradeffekts mit gleichmäßiger Geschwindig- IP65: Staubdicht und geschützt gegen Niederdruck-Strahlwasser
keit� Durch Anpassung der Signal-Einschaltdauer (Modulation der Impuls- aus allen Richtungen�
weite, daher ‚PWM‘), also des „eingeschalteten“ Zeitanteils, lässt sich die IP66: Staubdicht und geschützt gegen Hochdruck-Strahlwasser
durchschnittliche Speisespannung und damit die Motordrehzahl variieren� aus allen Richtungen�
Hinweis: Aktuatoren mit eingebauter Elektronik und CE-Filter können IP67: Staubdicht und geschützt gegen zeitweiliges Untertauchen
durch die Pulsweitenmodulation beschädigt werden und sind dafür nicht in Wasser in einer Tiefe von 150 mm bis 1 m�
geeignet� Weitere Informationen > Kundensupport� IP69K: Staubdicht und geschützt gegen Wasser bei Hochdruck-/
Dampfstrahlreinigung aus allen Richtungen�
REACH
REACH ist eine EU-Chemikalienverordnung und steht für „Registration, Schutzrohr
Evaluation, Authorisation and Restriction of Chemicals“ (Registrierung, Das Schutzrohr schützt den Gewindetrieb und dient als Schutz und
®
Bewertung, Zulassung und Beschränkung von Chemikalien)� Sie macht Abstützung für die Kolbenstange� Beim Electrak PPA kann am Schutz-
Hersteller und Importeure, die Chemikalien auf den Markt bringen, dafür rohr auch der hintere Montageanschluss angebracht werden�
verantwortlich, die mit deren Verwendung zusammenhängenden Risiken
zu kennen und zu beherrschen� Seitenlast
Seitenlast tritt auf, wenn die Kolbenstange/das bewegte Bauteil einer
RoHS-Konformität Belastung von der Seite ausgesetzt ist� Die meisten Aktuatoren vertra-
Alle in der EU vertriebenen Aktuatoren, Steuerungen und Zubehörteile gen keine Seitenlast, sodass die Konstruktion einer Anwendung jegliche
sind, sofern nicht anders angegeben, RoHS-konform� Dies gilt jedoch Seitenlasten ausschließen oder zumindest innerhalb der zulässigen Gren-
möglicherweise nicht für Produkte, die außerhalb der EU verkauft wer- zen halten sollte�
den� Wenn Sie einen Aktuator außerhalb der EU bestellen und dieser
RoHS-konform sein muss, fragen Sie bitte nach der Verfügbarkeit und Selbstrücksetzender Thermoschalter
stellen geben Sie die Anforderung in der Bestellung mit an� Ein selbstrücksetzender Thermoschalter schaltet den Motor ab, wenn er
zu warm wird, was bedeutet, dass er seine maximal zulässige Einschalt-
Schneckengewindetrieb dauer überschritten hat� Nachdem der Motor abgekühlt ist, schließt sich
Gewindetriebe mit Schnecken-Spindel sind selbsthemmend und können der Schalter automatisch und der Motor läuft an, sofern nach wie vor
nicht zurücklaufen� Diese AVersion ist in den Modellen Electrak 050, Strom anliegt� Sie auch „Einschaltdauer“�
Throttle und Max Jac verbaut� Siehe „Gewindetrieb“�
Spannungsabfall
Schutzart Lange Leiter/Kabel zwischen Spannungsquelle und Aktuator führen bei
Die Schutzart bezieht sich auf den durch das Gehäuse gebotenen Schutz DC-Einheiten zu einem Spannungsabfall� Dieser kann Fehl funk tionen
vor Umgebungseinflüssen� IP-Schutzarten sind allgemein gültige Stan- bewirken und muss durch die Auswahl geeigneter Leitergrößen anhand
dards, die elektrische Ausrüstung anhand standardisierter Tests bezüg- der folgenden Tabelle vermieden werden� Die Angaben in den Tabellen
lich ihrer Eindringungsfestigkeit gegen Fremdkörper und Flüssigkeiten gelten für eine Umgebungstemperatur von max� 30 °C� Bei einer höhe-
klassifizieren� Die erste Ziffer bezieht sich auf Fremdkörper in der Luft, ren Umgebungstemperatur ist eventuell ein größerer Leiterquerschnitt
die zweite Ziffer (und manchmal ein dritter Buchstabe) auf Wasser bzw� erforderlich�
Feuchtigkeit�
IP33: Geschützt gegen Eindringen von festen Fremdkörpern mit
einem Durchmesser ≥ 2,5 mm sowie gegen Schutz gegen fallen-
des Sprühwasser bis 60° gegen die Senkrechte�
IP44: Geschützt gegen Eindringen von festen Fremdkörpern mit
einem Durchmesser ≥ 1,0 mm sowie gegen Spritzwasser aus
jeder Richtung�
IP45: Geschützt gegen Eindringen von festen Fremdkörpern mit
einem Durchmesser ≥ 1,0 mm sowie gegen
Strahlwasser (Düse) aus beliebigem Winkel�
