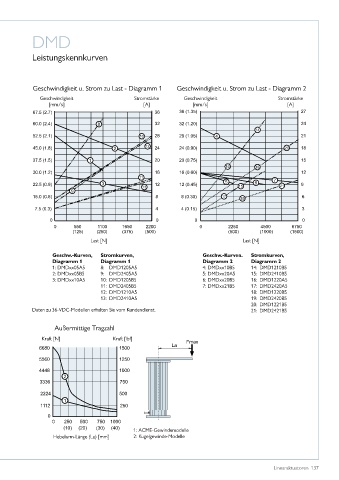

DMD
Leistungskennkurven
Geschwindigkeit u� Strom zu Last - Diagramm 1 Geschwindigkeit u� Strom zu Last - Diagramm 2
Geschwindigkeit Stromstärke Geschwindigkeit Stromstärke
[mm/s] [A] [mm/s] [A]
Last [N] Last [N]
Geschw�-Kurven, Stromkurven, Geschw�-Kurven� Stromkurven,
Diagramm 1 Diagramm 1 Diagramm 2 Diagramm 2
1: DMDxx05A5 8: DMD1205A5 4: DMDxx10B5 14: DMD1210B5
2: DMDxx05B5 9: DMD2405A5 5: DMDxx20A5 15: DMD2410B5
3: DMDxx10A5 10: DMD1205B5 6: DMDxx20B5 16: DMD1220A5
11: DMD2405B5 7: DMDxx21B5 17: DMD2420A5
12: DMD1210A5 18: DMD1220B5
13: DMD2410A5 19: DMD2420B5
20: DMD1221B5
Daten zu 36-VDC-Modellen erhalten Sie vom Kundendienst� 21: DMD2421B5
Außermittige Tragzahl
Kraft [N] Kraft [lbf]
1: ACME-Gewindemodelle
Hebelarm-Länge (La) [mm] 2: Kugelgewinde-Modelle
