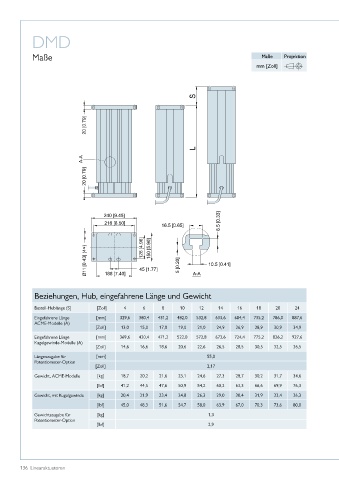

DMD

Maße Maße Projektion

mm [Zoll]

Beziehungen, Hub, eingefahrene Länge und Gewicht

Bestell-Hublänge (S] [Zoll] 4 6 8 10 12 14 16 18 20 24
Eingefahrene Länge [mm] 329,6 380,4 431,2 482,0 532,8 633,6 684,4 735,2 786,0 887,6
ACME-Modelle (A)
[Zoll] 13,0 15,0 17,0 19,0 21,0 24,9 26,9 28,9 30,9 34,9
Eingefahrene Länge [mm] 369,6 420,4 471,2 522,0 572,8 673,6 724,4 775,2 826,2 927,6
Kugelgewinde-Modelle (A)
[Zoll] 14,6 16,6 18,6 20,6 22,6 26,5 28,5 30,5 32,5 36,5

Längenzugabe für [mm] 55,0
Potentiometer-Option
[Zoll] 2,17
Gewicht, ACME-Modelle [kg] 18,7 20,2 21,6 23,1 24,6 27,3 28,7 30,2 31,7 34,6
[lbf] 41,2 44,5 47,6 50,9 54,2 60,2 63,3 66,6 69,9 76,3
Gewicht, mit Kugelgewinde [kg] 20,4 21,9 23,4 24,8 26,3 29,0 30,4 31,9 33,4 36,3
[lbf] 45,0 48,3 51,6 54,7 58,0 63,9 67,0 70,3 73,6 80,0
Gewichtszugabe für [kg] 1,3
Potentiometer-Option
[lbf] 2,9
