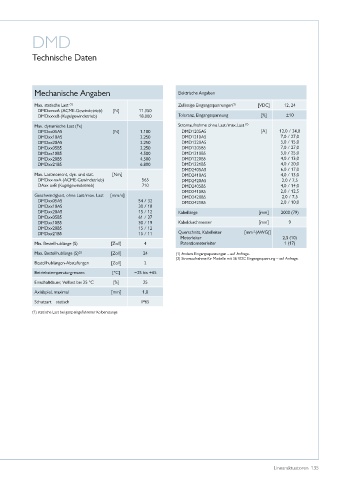

Page 135 - Linearaktuatoren

DMD

Technische Daten

Mechanische Angaben Elektrische Angaben

Max� statische Last (1) Zulässige Eingangsspannungen (1) [VDC] 12, 24
DMDxxxxA (ACME-Gewindetrieb) [N] 11�350
DMDxxxxB (Kugelgewindetrieb) 18�000 Toleranz, Eingangsspannung [%] ±10
Max� dynamische Last (Fx) Stromaufnahme ohne Last/max�Last (2)
DMDxx05A5 [N] 1�100 DMD1205A5 [A] 12,0 / 34,0
DMDxx10A5 2�250 DMD1210A5 7,0 / 27,0
DMDxx20A5 2�250 DMD1220A5 5,0 / 15,0
DMDxx05B5 2�250 DMD1205B5 7,0 / 27,0
DMDxx10B5 4�500 DMD1210B5 5,0 / 25,0
DMDxx20B5 4�500 DMD1220B5 4,0 / 13,0
DMDxx21B5 6�800 DMD1221B5 4,0 / 20,0
DMD2405A5 6,0 / 17,0
Max� Lastmoment, dyn� und stat� [Nm] DMD2410A5 4,0 / 13,0
DMDxx-xxA (ACME-Gewindetrieb) 565 DMD2420A5 2,0 / 7,5
DAxx-xxB (Kugelgewindetrieb) 710 DMD2405B5 4,0 / 14,0
DMD2410B5 2,0 / 12,5
Geschwindigkeit, ohne Last/max� Last [mm/s] DMD2420B5 2,0 / 7,5
DMDxx05A5 54 / 32 DMD2421B5 2,0 / 10,0
DMDxx10A5 30 / 18
DMDxx20A5 15 / 12 Kabellänge [mm] 2000 (79)
DMDxx05B5 61 / 37
DMDxx10B5 30 / 19 Kabeldurchmesser [mm] 9
DMDxx20B5 15 / 12
2
DMDxx21B5 15 / 11 Querschnitt, Kabelleiter [mm (AWG)]
Motorleiter 2,5 (10)
Min� Bestellhublänge (S) [Zoll] 4 Potentiometerleiter 1 (17)
Max� Bestellhublänge (S) (2) [Zoll] 24 (1) Andere Eingangsspannungen – auf Anfrage�
(2) Stromaufnahme für Modelle mit 36 VDC Eingangsspannung – auf Anfrage�
Bestellhublängen-Abstufungen [Zoll] 2
Betriebstemperaturgrenzen [°C] −25 bis +65
Einschaltdauer, Volllast bei 25 °C [%] 25
Axialspiel, maximal [mm] 1,0

Schutzart – statisch IP65
(1) statische Last bei ganz eingefahrener Kolbenstange

Linearaktuatoren 135
