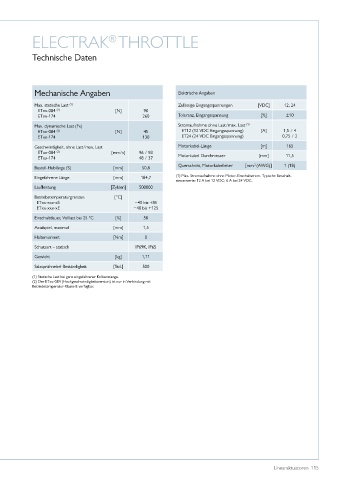

ELECTRAK THROTTLE
®
Technische Daten
Mechanische Angaben Elektrische Angaben
Max� statische Last (1) Zulässige Eingangsspannungen [VDC] 12, 24
ETxx-084 (2) [N] 90
ETxx-174 260 Toleranz, Eingangsspannung [%] ±10
Max� dynamische Last (Fx) Stromaufnahme ohne Last/max� Last (1)
ETxx-084 (2) [N] 45 ET12 (12 VDC Eingangsspannung) [A] 1,5 / 4
ETxx-174 130 ET24 (24 VDC Eingangsspannung) 0,75 / 2
Geschwindigkeit, ohne Last/max� Last Motorkabel-Länge [m] 165
ETxx-084 (2) [mm/s] 96 / 83
ETxx-174 48 / 37 Motorkabel-Durchmesser [mm] 11,5
Querschnitt, Motorkabelleiter [mm (AWG)] 1 (18)
2
Bestell-Hublänge (S) [mm] 50,8
Eingefahrene Länge [mm] 184,7 (1) Max� Stromaufnahme ohne Motor-Einschaltstrom� Typische Einschalt-
stromwerte: 12 A bei 12 VDC; 6 A bei 24 VDC�
Laufleistung [Zyklen] 500000
Betriebstemperaturgrenzen [°C]
ETxx-xxx-xS −40 bis +85
ETxx-xxx-xE −40 bis +125
Einschaltdauer, Volllast bei 25 °C [%] 50
Axialspiel, maximal [mm] 1,5
Haltemoment [Nm] 0
Schutzart – statisch IP69K, IP65
Gewicht [kg] 1,11
Salzsprühnebel-Beständigkeit [Std�] 500
(1) Statische Last bei ganz eingefahrener Kolbenstange�
(2) Der ETxx-084 (Hochgeschwindigkeitsversion) ist nur in Verbindung mit
Betriebstemperatur-Klasse E verfügbar�
