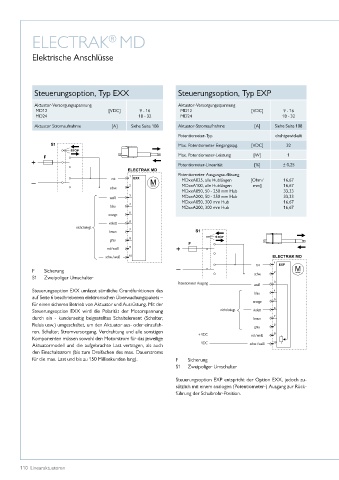

Page 110 - Linearaktuatoren

ELECTRAK MD
®

Elektrische Anschlüsse

Steuerungsoption, Typ EXX Steuerungsoption, Typ EXP

Aktuator-Versorgungsspannung Aktuator-Versorgungsspannung
MD12 [VDC] 9 - 16 MD12 [VDC] 9 - 16
MD24 18 - 32 MD24 18 - 32
Aktuator-Stromaufnahme [A] Siehe Seite 108 Aktuator-Stromaufnahme [A] Siehe Seite 108
Potentiometer-Typ drahtgewickelt
Max� Potentiometer-Eingangsspg� [VDC] 32
Max� Potentiometer-Leistung [W] 1

Potentiometer-Linearität [%] ± 0,25
Potentiometer-Ausgangsauflösung
rot MDxxA025, alle Hublängen [Ohm/ 16,67
MDxxA100, alle Hublängen mm] 16,67
schw�
MDxxA050, 50 - 250 mm Hub 33,33
weiß MDxxA200, 50 - 250 mm Hub 33,33
MDxxA050, 300 mm Hub 16,67
blau MDxxA200, 300 mm Hub 16,67
orange
violett
nicht belegt
braun
grau
rot/weiß
schw�/weiß
rot
F Sicherung
S1 Zweipoliger Umschalter schw�
Potentiometer-Ausgang weiß
Steuerungsoption EXX umfasst sämtliche Grundfunktionen des blau
auf Seite 6 beschriebenen elektronischen Überwachungspakets –
für einen sicheren Betrieb von Aktuator und Ausrüstung� Mit der orange
Steuerungsoption EXX wird die Polarität der Motorspannung nicht belegt violett
durch ein - kundenseitig beigestelltes Schaltelement (Schalter, braun
Relais usw�) umgeschaltet, um den Aktuator aus- oder einzufah- grau
ren� Schalter, Stromversorgung, Verdrahtung und alle sonstigen + VDC
Komponenten müssen sowohl den Motorstrom für das jeweilige rot/weiß
Aktuatormodell und die aufgebrachte Last vertragen, als auch – VDC schw�/weiß
den Einschaltstrom (bis zum Dreifachen des max� Dauerstroms
für die max� Last und bis zu 150 Millisekunden lang)� F Sicherung
S1 Zweipoliger Umschalter
Steuerungsoption EXP entspricht der Option EXX, jedoch zu-
sätzlich mit einem analogen (Potentiometer-) Ausgang zur Rück-
führung der Schubrohr-Position�
