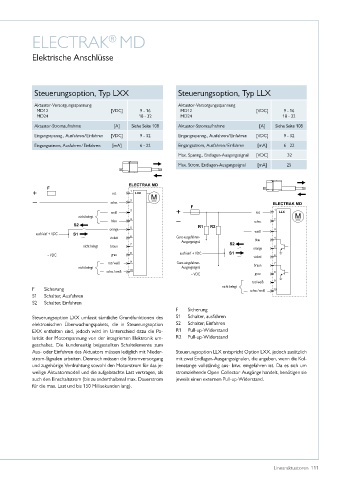

Page 111 - Linearaktuatoren

ELECTRAK MD
®

Elektrische Anschlüsse

Steuerungsoption, Typ LXX Steuerungsoption, Typ LLX

Aktuator-Versorgungsspannung Aktuator-Versorgungsspannung
MD12 [VDC] 9 - 16 MD12 [VDC] 9 - 16
MD24 18 - 32 MD24 18 - 32
Aktuator-Stromaufnahme [A] Siehe Seite 108 Aktuator-Stromaufnahme [A] Siehe Seite 108
Eingangsspanng�, Ausfahren/Einfahren [VDC] 9 - 32 Eingangsspanng�, Ausfahren/Einfahren [VDC] 9 - 32
Eingangsstrom, Ausfahren/Einfahren [mA] 6 - 22 Eingangsstrom, Ausfahren/Einfahren [mA] 6 - 22
Max� Spanng�, Endlagen-Ausgangssignal [VDC] 32

Max� Strom, Endlagen-Ausgangssignal [mA] 25

rot
schw�
weiß rot
nicht belegt
blau schw�
orange
ausf/einf + VDC weiß
violett Ganz-ausgefahren-
Ausgangssignal blau
nicht belegt braun
orange
– VDC grau ausf/einf + VDC violett
rot/weiß Ganz-eingefahren- braun
nicht belegt Ausgangssignal
schw�/weiß
– VDC grau
rot/weiß
nicht belegt
F Sicherung schw�/weiß
S1 Schalter, Ausfahren
S2 Schalter, Einfahren
F Sicherung
Steuerungsoption LXX umfasst sämtliche Grundfunktionen des S1 Schalter, ausfahren
elektronischen Überwachungspakets, die in Steuerungsoption S2 Schalter, Einfahren
EXX enthalten sind, jedoch wird im Unterschied dazu die Po- R1 Pull-up-Widerstand
larität der Motorspannung von der integrierten Elektronik um- R2 Pull-up-Widerstand
geschaltet� Die kundenseitig beigestellten Schaltelemente zum
Aus- oder Einfahren des Aktuators müssen lediglich mit Nieder- Steuerungsoption LLX entspricht Option LXX, jedoch zusätzlich
strom-Signalen arbeiten� Dennoch müssen die Stromversorgung mit zwei Endlagen-Ausgangssignalen, die angeben, wenn die Kol-
und zugehörige Verdrahtung sowohl den Motorstrom für das je- benstange vollständig aus- bzw� eingefahren ist� Da es sich um
weilige Aktuatormodell und die aufgebrachte Last vertragen, als stromziehende Open-Collector-Ausgänge handelt, benötigen sie
auch den Einschaltstrom (bis zu anderthalbmal max� Dauerstrom jeweils einen externen Pull-up-Widerstand�
für die max� Last und bis 150 Millisekunden lang)�
