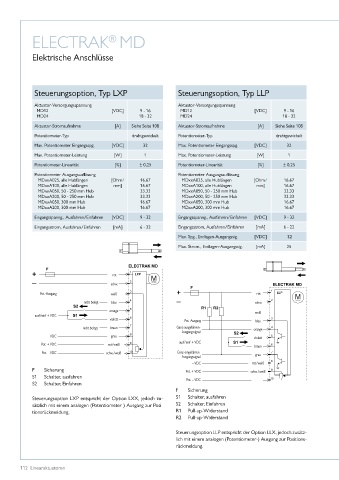

Page 112 - Linearaktuatoren

ELECTRAK MD
®

Elektrische Anschlüsse

Steuerungsoption, Typ LXP Steuerungsoption, Typ LLP

Aktuator-Versorgungsspannung Aktuator-Versorgungsspannung
MD12 [VDC] 9 - 16 MD12 [VDC] 9 - 16
MD24 18 - 32 MD24 18 - 32
Aktuator-Stromaufnahme [A] Siehe Seite 108 Aktuator-Stromaufnahme [A] Siehe Seite 108
Potentiometer-Typ drahtgewickelt Potentiometer-Typ drahtgewickelt
Max� Potentiometer-Eingangsspg� [VDC] 32 Max� Potentiometer-Eingangsspg� [VDC] 32
Max� Potentiometer-Leistung [W] 1 Max� Potentiometer-Leistung [W] 1

Potentiometer-Linearität [%] ± 0,25 Potentiometer-Linearität [%] ± 0,25
Potentiometer-Ausgangsauflösung Potentiometer-Ausgangsauflösung
MDxxA025, alle Hublängen [Ohm/ 16�67 MDxxA025, alle Hublängen [Ohm/ 16�67
MDxxA100, alle Hublängen mm] 16�67 MDxxA100, alle Hublängen mm] 16�67
MDxxA050, 50 - 250 mm Hub 33�33 MDxxA050, 50 - 250 mm Hub 33�33
MDxxA200, 50 - 250 mm Hub 33�33 MDxxA200, 50 - 250 mm Hub 33�33
MDxxA050, 300 mm Hub 16�67 MDxxA050, 300 mm Hub 16�67
MDxxA200, 300 mm Hub 16�67 MDxxA200, 300 mm Hub 16�67
Eingangsspanng�, Ausfahren/Einfahren [VDC] 9 - 32 Eingangsspanng�, Ausfahren/Einfahren [VDC] 9 - 32
Eingangsstrom, Ausfahren/Einfahren [mA] 6 - 22 Eingangsstrom, Ausfahren/Einfahren [mA] 6 - 22
Max� Spg�, Endlagen-Ausgangssig� [VDC] 32

Max� Strom�, Endlagen-Ausgangssig� [mA] 25

rot
schw�
Pot�-Ausgang weiß rot
nicht belegt blau schw�
orange weiß
ausf/einf + VDC
violett Pot�-Ausgang blau
nicht belegt braun Ganz-ausgefahren- orange
Ausgangssignal
– VDC grau violett
ausf/einf + VDC
Pot� + VDC rot/weiß braun
Pot� – VDC schw�/weiß Ganz-eingefahren- grau
Ausgangssignal
– VDC rot/weiß
F Sicherung Pot� + VDC schw�/weiß
S1 Schalter, ausfahren Pot� – VDC
S2 Schalter, Einfahren
F Sicherung
Steuerungsoption LXP entspricht der Option LXX, jedoch zu- S1 Schalter, ausfahren
sätzlich mit einem analogen (Potentiometer-) Ausgang zur Posi- S2 Schalter, Einfahren
tionsrückmeldung� R1 Pull-up-Widerstand
R2 Pull-up-Widerstand

Steuerungsoption LLP entspricht der Option LLX, jedoch zusätz-
lich mit einem analogen (Potentiometer-) Ausgang zur Positions-
rückmeldung�

112 Linearaktuatoren
