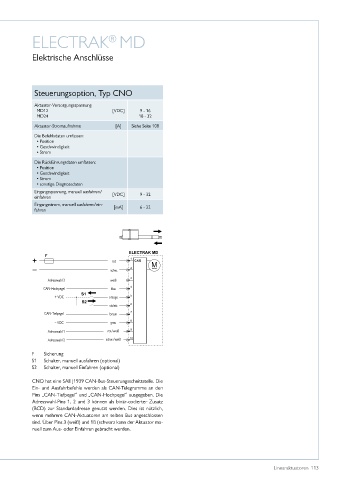

Page 113 - Linearaktuatoren

ELECTRAK MD
®

Elektrische Anschlüsse

Steuerungsoption, Typ CNO

Aktuator-Versorgungsspannung
MD12 [VDC] 9 - 16
MD24 18 - 32
Aktuator-Stromaufnahme [A] Siehe Seite 108
Die Befehlsdaten umfassen:
• Position
• Geschwindigkeit
• Strom
Die Rückführungsdaten umfassen:
• Position
• Geschwindigkeit
• Strom
• sonstige Diagnosedaten
Eingangsspannung, manuell ausfahren/ [VDC] 9 - 32
einfahren
Eingangsstrom, manuell ausfahren/ein- [mA] 6 - 22
fahren

rot
schw�
Adresswahl 3 weiß
CAN-Hochpegel blau
+ VDC orange
violett
CAN-Tiefpegel braun
– VDC grau
Adresswahl 1 rot/weiß
Adresswahl 2 schw�/weiß

F Sicherung
S1 Schalter, manuell ausfahren (optional)
S2 Schalter, manuell Einfahren (optional)

CNO hat eine SAE J1939 CAN-Bus-Steuerungsschnittstelle� Die
Ein- und Ausfahrbefehle werden als CAN-Telegramme an den
Pins „CAN-Tiefpegel“ und „CAN-Hochpegel“ ausgegeben� Die
Adresswahl-Pins 1, 2 und 3 können als binär-codierter Zusatz
(BCD) zur Standardadresse genutzt werden� Dies ist nützlich,
wenn mehrere CAN-Aktuatoren am selben Bus angeschlossen
sind� Über Pins 3 (weiß) und 1ß (schwarz kann der Aktuator ma-
nuell zum Aus- oder Einfahren gebracht werden�
