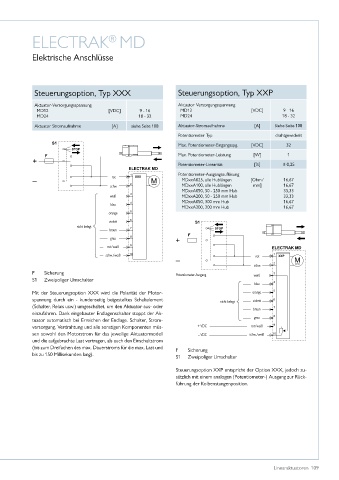

Page 109 - Linearaktuatoren

ELECTRAK MD
®

Elektrische Anschlüsse

Steuerungsoption, Typ XXX Steuerungsoption, Typ XXP

Aktuator-Versorgungsspannung Aktuator-Versorgungsspannung
MD12 [VDC] 9 - 16 MD12 [VDC] 9 - 16
MD24 18 - 32 MD24 18 - 32
Aktuator-Stromaufnahme [A] siehe Seite 108 Aktuator-Stromaufnahme [A] Siehe Seite 108
Potentiometer-Typ drahtgewickelt
Max� Potentiometer-Eingangsspg� [VDC] 32
Max� Potentiometer-Leistung [W] 1

Potentiometer-Linearität [%] ± 0,25
Potentiometer-Ausgangsauflösung
rot
MDxxA025, alle Hublängen [Ohm/ 16,67
schw� MDxxA100, alle Hublängen mm] 16,67
MDxxA050, 50 - 250 mm Hub 33,33
weiß MDxxA200, 50 - 250 mm Hub 33,33
MDxxA050, 300 mm Hub 16,67
blau
MDxxA200, 300 mm Hub 16,67
orange
violett
nicht belegt
braun
grau
rot/weiß
schw�/weiß rot

schw�
F Sicherung Potentiometer-Ausgang weiß
S1 Zweipoliger Umschalter
blau
Mit der Steuerungsoption XXX wird die Polarität der Motor- orange
spannung durch ein - kundenseitig beigestelltes Schaltelement nicht belegt violett
(Schalter, Relais usw�) umgeschaltet, um den Aktuator aus- oder braun
einzufahren� Dank eingebauter Endlagenschalter stoppt der Ak-
tuator automatisch bei Erreichen der Endlage� Schalter, Strom- grau
versorgung, Verdrahtung und alle sonstigen Komponenten müs- + VDC rot/weiß
sen sowohl den Motorstrom für das jeweilige Aktuatormodell – VDC schw�/weiß
und die aufgebrachte Last vertragen, als auch den Einschaltstrom
(bis zum Dreifachen des max� Dauerstroms für die max� Last und F Sicherung
bis zu 150 Millisekunden lang)�
S1 Zweipoliger Umschalter
Steuerungsoption XXP entspricht der Option XXX, jedoch zu-
sätzlich mit einem analogen (Potentiometer-) Ausgang zur Rück-
führung der Kolbenstangenposition�

Linearaktuatoren 109
