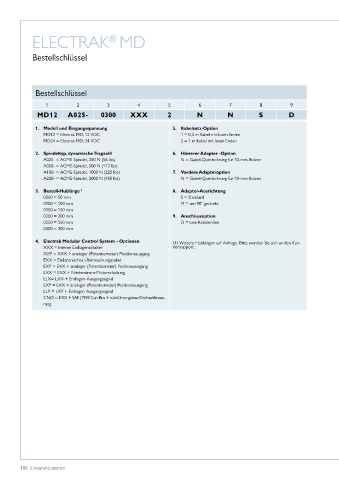

Page 106 - Linearaktuatoren

ELECTRAK MD
®

Bestellschlüssel

Bestellschlüssel

1 2 3 4 5 6 7 8 9
MD12 A025- 0300 XXX 2 N N S D

1� Modell und Eingangsspannung 5� Kabelsatz-Option
MD12 = Electrak MD, 12 VDC 1 = 0,3 m Kabel mit losen Enden
MD24 = Electrak MD, 24 VDC 2 = 1 m Kabel mit losen Enden

2� Spindeltyp, dynamische Tragzahl 6� Hinterer Adapter -Option
A025- = ACME-Spindel, 250 N (56 lbs) N = Gabel-Querbohrung für 10-mm-Bolzen
A050- = ACME-Spindel, 500 N (112 lbs)
A100- = ACME-Spindel, 1000 N (225 lbs) 7� Vordere Adapteroption
A200- = ACME-Spindel, 2000 N (450 lbs) N = Gabel-Querbohrung für 10-mm-Bolzen

3� Bestell-Hublänge 1 8� Adapter-Ausrichtung
0050 = 50 mm S = Standard
0100 = 100 mm M = um 90° gedreht
0150 = 150 mm
0200 = 200 mm 9� Anschlussoption
0250 = 250 mm D = lose Kabelenden
0300 = 300 mm
4� Electrak Modular Control System - Optionen (1) Weitere Hublängen auf Anfrage� Bitte wenden Sie sich an den Kun-
XXX = interne Endlagenschalter densupport�
XXP = XXX + analoger (Potentiometer) Positionsausgang
EXX = Elektronisches Überwachungspaket
EXP = EXX + analoger (Potentiometer) Positionsausgang
LXX = EXX + Niederstrom-Motorschaltung
LLX= LXX + Endlagen-Ausgangssignal
LXP = LXX + analoger (Potentiometer) Positionsausgang
LLP = LXP + Endlagen-Ausgangssignal
CNO = EXX + SAE J1939 Can-Bus + rückführungslose Drehzahlsteue-
rung

106 Linearaktuatoren
