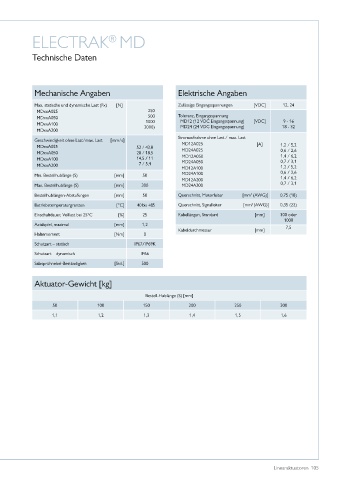

Page 105 - Linearaktuatoren
P. 105
ELECTRAK MD
®
Technische Daten
Mechanische Angaben Elektrische Angaben
Max� statische und dynamische Last (Fx) [N] Zulässige Eingangsspannungen [VDC] 12, 24
MDxxA025 250
MDxxA050 500 Toleranz, Eingangsspannung
9 - 16
1000
MDxxA100 2000) MD12 (12 VDC Eingangsspannung) [VDC] 18 - 32
MD24 (24 VDC Eingangsspannung)
MDxxA200
Stromaufnahme ohne Last / max� Last
Geschwindigkeit ohne Last/max� Last [mm/s]
MDxxA025 52 / 43,8 MD12A025 [A] 1,2 / 5,2
MDxxA050 28 / 18,5 MD24A025 0,6 / 2,6
MDxxA100 14,5 / 11 MD12A050 1,4 / 6,2
0,7 / 3,1
MD24A050
MDxxA200 7 / 5,4
MD12A100 1,2 / 5,2
Min� Bestellhublänge (S) [mm] 50 MD24A100 0,6 / 2,6
1,4 / 6,2
MD12A200
Max� Bestellhublänge (S) [mm] 300 MD24A200 0,7 / 3,1
2
Bestellhublängen-Abstufungen [mm] 50 Querschnitt, Motorleiter [mm (AWG)] 0,75 (18)
Betriebstemperaturgrenzen [°C] - 40 bis +85 Querschnitt, Signalleiter [mm (AWG)] 0,35 (22)
2
Einschaltdauer, Volllast bei 25°C [%] 25 Kabellängen, Standard [mm] 300 oder
1000
Axialspiel, maximal [mm] 1,2 7,5
Kabeldurchmesser [mm]
Haltemoment [Nm] 0
Schutzart – statisch IP67/IP69K
Schutzart – dynamisch IP66
Salzsprühnebel-Beständigkeit [Std�] 500
Aktuator-Gewicht [kg]
Bestell-Hublänge (S) [mm]
50 100 150 200 250 300
1,1 1,2 1,3 1,4 1,5 1,6
Linearaktuatoren 105
