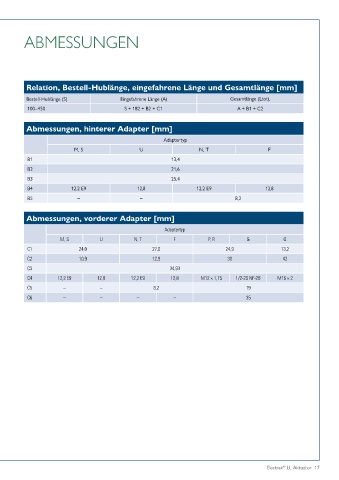

ABMESSUNGEN
Relation, Bestell-Hublänge, eingefahrene Länge und Gesamtlänge [mm]
Bestell-Hublänge (S) Eingefahrene Länge (A) Gesamtlänge (Ltot),
100–450 S + 182 + B2 + C1 A + B1 + C2
Abmessungen, hinterer Adapter [mm]
Adaptertyp
M, S U N, T F
B1 13,4
B2 21,6
B3 25,4
B4 12,2 E9 12,8 12,2 E9 12,8
B5 – – 8,2
Abmessungen, vorderer Adapter [mm]
Adaptertyp
M, S U N, T F P, R G Q
C1 24,0 27,0 24,9 13,2
C2 10,9 12,9 30 42
C3 34,93
C4 12,2 E9 12,8 12,2 E9 12,8 M12 × 1,75 1/2-20 NF-2B M16 × 2
C5 – – 8,2 19
C6 – – – – 35
