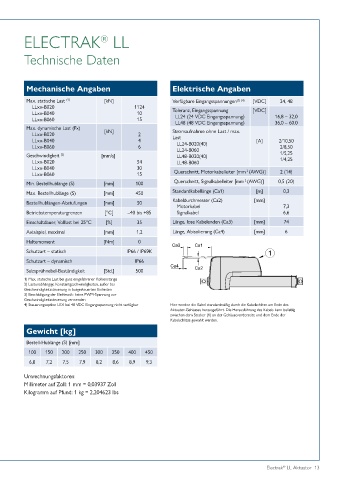

Page 13 - Thomson Electrak® LL Linearaktuator

ELECTRAK LL
®

Technische Daten

Mechanische Angaben Elektrische Angaben

Max. statische Last (1) [kN] Verfügbare Eingangsspannungen (3) (4) [VDC] 24, 48
LLxx-B020 1124
LLxx-B040 10 Toleranz, Eingangsspannung [VDC]
LLxx-B060 15 LL24 (24 VDC Eingangsspannung) 16,8 – 32,0
LL48 (48 VDC Eingangsspannung) 36,0 – 60,0
Max. dynamische Last (Fx)
LLxx-B020 [kN] 2 Stromaufnahme ohne Last / max.
Last
LLxx-B040 4 LL24-B020(40) [A] 2/10,50
LLxx-B060 6 2/8,50
LL24-B060
Geschwindigkeit (2) [mm/s] LL48-B020(40) 1/5,25
LLxx-B020 54 LL48-B060 1/4,25
LLxx-B040 30 2
LLxx-B060 15 Querschnitt, Motorkabelleiter [mm (AWG)] 2 (14)
2
Min. Bestellhublänge (S) [mm] 100 Querschnitt, Signalkabelleiter [mm (AWG)] 0,5 (20)
Max. Bestellhublänge (S) [mm] 450 Standardkabellänge (Ca1) [m] 0,3
Bestellhublängen-Abstufungen [mm] 50 Kabeldurchmesser (Ca2) [mm]
Motorkabel 7,3
Betriebstemperaturgrenzen [°C] –40 bis +85 Signalkabel 6,6
Einschaltdauer, Volllast bei 25°C [%] 35 Länge, lose Kabelenden (Ca3) [mm] 74
Axialspiel, maximal [mm] 1,2 Länge, Abisolierung (Ca4) [mm] 6
Haltemoment [Nm] 0
Schutzart – statisch IP66 / IP69K
Schutzart – dynamisch IP66

Salzsprühnebel-Beständigkeit [Std.] 500
1) Max. statische Last bei ganz eingefahrener Kolbenstange
2) Lastunabhängige Konstantgeschwindigkeiten, außer bei
Geschwindigkeitssteuerung in busgesteuerten Einheiten
3) Beschädigung der Elektronik: keine PWM-Spannung zur
Geschwindigkeitssteuerung verwenden
4) Steuerungsoption LEX bei 48 VDC Eingangsspannung nicht verfügbar Hier werden die Kabel standardmäßig durch die Kabelschlitze am Ende des
Aktuator-Gehäuses herausgeführt. Die Herausführung des Kabels kann beliebig
zwischen dem Stecker (1) an der Gehäusevorderseite und dem Ende der
Kabelschlitze gewählt werden.
Gewicht [kg]
Bestell-Hublänge (S) [mm]
100 150 200 250 300 350 400 450

6,8 7,2 7,5 7,9 8,2 8,6 8,9 9,3

Umrechnungsfaktoren:
Millimeter auf Zoll: 1 mm = 0,03937 Zoll
Kilogramm auf Pfund: 1 kg = 2,204623 lbs

Electrak LL Aktuator 13
®
