P. 16

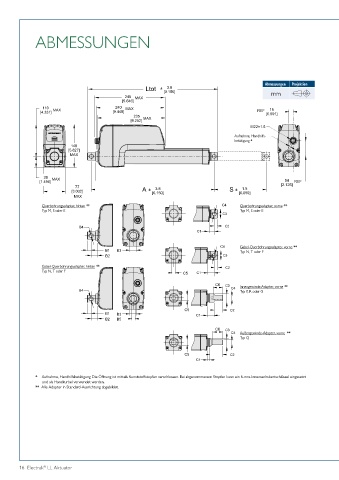

ABMESSUNGEN
Abmessungen Projektion
mm
Aufnahme, Handhilfs-
betätigung *
Querbohrungsadapter, hinten ** Querbohrungsadapter, vorne **
Typ M, S oder E Typ M, S oder E
Gabel-Querbohrungsadapter, vorne **
Typ N, T oder F
Gabel-Querbohrungsadapter, hinten **
Typ N, T oder F
Innengewinde-Adapter, vorne **
Typ P, R oder G
Außengewinde-Adapter, vorne **
Typ Q
* Aufnahme, Handhilfsbetätigung Die Öffnung ist mittels Kunststoffstopfen verschlossen. Bei abgenommenem Stopfen kann ein 6-mm-Innensechskantschlüssel eingesetzt
und als Handkurbel verwendet werden.
** Alle Adapter in Standard-Ausrichtung abgebildet.
16 Electrak LL Aktuator
®
