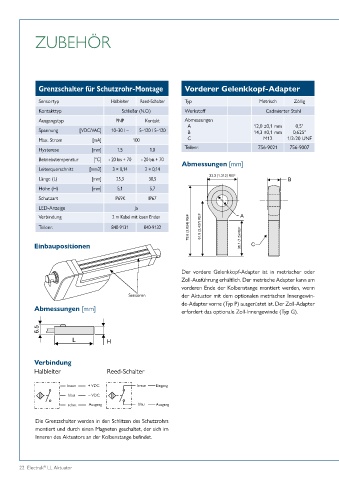

Page 22 - Thomson Electrak® LL Linearaktuator

ZUBEHÖR

Grenzschalter für Schutzrohr-Montage Vorderer Gelenkkopf-Adapter

Sensortyp Halbleiter Reed-Schalter Typ Metrisch Zöllig
Kontakttyp Schließer (N.O.) Werkstoff Cadmierter Stahl
Ausgangstyp PNP Kontakt Abmessungen
A 12,0 ±0,1 mm 0,5"
Spannung [VDC/VAC] 10–30 / – 5–120 / 5–120 B 14,3 ±0,1 mm 0,625"
Max. Strom [mA] 100 C M12 1/2-20 UNF
Hysterese [mm] 1,5 1,0 Teilenr. 756-9021 756-9007
Betriebstemperatur [°C] - 20 bis + 70 - 20 bis + 70
Abmessungen [mm]
Leiterquerschnitt [mm2] 3 × 0,14 2 × 0,14
Länge (L) [mm] 25,3 30,5

Höhe (H) [mm] 5,1 5,7
Schutzart IP69K IP67
LED-Anzeige Ja
Verbindung 2 m Kabel mit losen Enden
Teilenr. 840-9131 840-9132

Einbaupositionen

Der vordere Gelenkkopf-Adapter ist in metrischer oder
Zoll-Ausführung erhältlich. Der metrische Adapter kann am
vorderen Ende der Kolbenstange montiert werden, wenn
Sensoren der Aktuator mit dem optionalen metrischen Innengewin-
de-Adapter vorne (Typ P) ausgerüstet ist. Der Zoll-Adapter
Abmessungen [mm] erfordert das optionale Zoll-Innengewinde (Typ G).

Verbindung
Halbleiter Reed-Schalter

braun + VDC braun Eingang
blau – VDC
schw. Ausgang blau Ausgang

Die Grenzschalter werden in den Schlitzen des Schutzrohrs
montiert und durch einen Magneten geschaltet, der sich im
Inneren des Aktuators an der Kolbenstange befindet.

22 Electrak LL Aktuator
®
