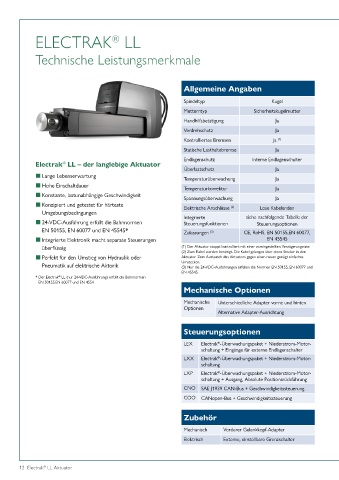

Page 12 - Thomson Electrak® LL Linearaktuator

ELECTRAK LL
®

Technische Leistungsmerkmale

Allgemeine Angaben

Spindeltyp Kugel
Mutterntyp Sicherheitskugelmutter
Handhilfsbetätigung Ja
Verdrehschutz Ja
Kontrolliertes Bremsen Ja (1)
Statische Lasthaltebremse Ja
Endlagenschutz Interne Endlagenschalter
Electrak LL – der langlebige Aktuator
®
Überlastschutz Ja
■ Lange Lebenserwartung
Temperaturüberwachung Ja
■ Hohe Einschaltdauer
Temperaturkorrektur Ja
■ Konstante, lastunabhängige Geschwindigkeit
Spannungsüberwachung Ja
■ Konzipiert und getestet für härteste Elektrische Anschlüsse (2) Lose Kabelenden
Umgebungsbedingungen
Integrierte siehe nachfolgende Tabelle der
■ 24-VDC-Ausführung erfüllt die Bahnnormen Steuerungsfunktionen Steuerungsoptionen
EN 50155, EN 60077 und EN 45545* Zulassungen (3) CE, RoHS, EN 50155,EN 60077,
■ Integrierte Elektronik macht separate Steuerungen EN 45545
überflüssig (1) Der Aktuator stoppt kontrolliert mit einer voreingestellten Verzögerungsrate.
(2) Zwei Kabel werden benötigt. Die Kabel gelangen über einen Stecker in den
■ Perfekt für den Umstieg von Hydraulik oder Aktuator. Zum Austausch des Aktuators gegen einen neuen genügt einfaches
Pneumatik auf elektrische Aktorik Umstecken.
(3) Nur die 24-VDC-Ausführungen erfüllen die Normen EN 50155, EN 60077 und
EN 45545.
* Der Electrak LL (nur 24-VDC-Ausführung) erfüllt die Bahnnormen
®
EN 50155,EN 60077 und EN 4554.
Mechanische Optionen

Mechanische Unterschiedliche Adapter vorne und hinten
Optionen
Alternative Adapter-Ausrichtung

Steuerungsoptionen

LEX Electrak -Überwachungspaket + Niederstrom-Motor-
®
schaltung + Eingänge für externe Endlagenschalter
LXX Electrak -Überwachungspaket + Niederstrom-Motor-
®
schaltung
®
LXP Electrak -Überwachungspaket + Niederstrom-Motor-
schaltung + Ausgang, Absolute Positionsrückführung
CNO SAE J1939 CAN-Bus + Geschwindigkeitssteuerung
COO CANopen-Bus + Geschwindigkeitssteuerung

Zubehör

Mechanisch Vorderer Gelenkkopf-Adapter
Elektrisch Externe, einstellbare Grenzschalter

12 Electrak LL Aktuator
®
