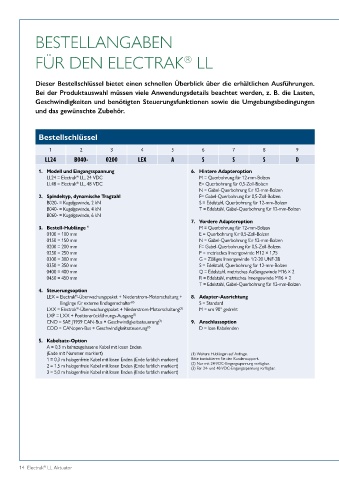

BESTELLANGABEN

FÜR DEN ELECTRAK LL
®

Dieser Bestellschlüssel bietet einen schnellen Überblick über die erhältlichen Ausführungen.
Bei der Produktauswahl müssen viele Anwendungsdetails beachtet werden, z. B. die Lasten,
Geschwindigkeiten und benötigten Steuerungsfunktionen sowie die Umgebungsbedingungen
und das gewünschte Zubehör.

Bestellschlüssel

1 2 3 4 5 6 7 8 9
LL24 B040- 0200 LEX A S S S D

1. Modell und Eingangsspannung 6. Hintere Adapteroption
LL24 = Electrak LL, 24 VDC M = Querbohrung für 12-mm-Bolzen
®
LL48 = Electrak LL, 48 VDC E= Querbohrung für 0,5-Zoll-Bolzen
®
N = Gabel-Querbohrung für 12-mm-Bolzen
2. Spindeltyp, dynamische Tragzahl F= Gabel-Querbohrung für 0,5-Zoll-Bolzen
B020- = Kugelgewinde, 2 kN S = Edelstahl, Querbohrung für 12-mm-Bolzen
B040- = Kugelgewinde, 4 kN T = Edelstahl, Gabel-Querbohrung für 12-mm-Bolzen
B060- = Kugelgewinde, 6 kN
7. Vordere Adapteroption
3. Bestell-Hublänge 1 M = Querbohrung für 12-mm-Bolzen
0100 = 100 mm E = Querbohrung für 0,5-Zoll-Bolzen
0150 = 150 mm N = Gabel-Querbohrung für 12-mm-Bolzen
0200 = 200 mm F= Gabel-Querbohrung für 0,5-Zoll-Bolzen
0250 = 250 mm P = metrisches Innengewinde M12 × 1,75
0300 = 300 mm G = Zölliges Innengewinde 1/2-20 UNF-2B
0350 = 350 mm S = Edelstahl, Querbohrung für 12-mm-Bolzen
0400 = 400 mm Q = Edelstahl, metrisches Außengewinde M16 × 2
0450 = 450 mm R = Edelstahl, metrisches Innengewinde M16 × 2
T = Edelstahl, Gabel-Querbohrung für 12-mm-Bolzen
4. Steuerungsoption
LEX = Electrak -Überwachungspaket + Niederstrom-Motorschaltung + 8. Adapter-Ausrichtung
®
Eingänge für externe Endlagenschalter (2) S = Standard
LXX = Electrak -Überwachungspaket + Niederstrom-Motorschaltung (3) M = um 90° gedreht
®
LXP = LXX + Positionsrückführungs-Ausgang (3)
CNO = SAE J1939 CAN-Bus + Geschwindigkeitssteuerung (3) 9. Anschlussoption
COO = CANopen-Bus + Geschwindigkeitssteuerung (3) D = lose Kabelenden

5. Kabelsatz-Option
A = 0,3 m bahnzugelassene Kabel mit losen Enden
(Ende mit Nummer markiert) (1) Weitere Hublängen auf Anfrage.
1 = 0,3 m halogenfreie Kabel mit losen Enden (Ende farblich markiert) Bitte kontaktieren Sie den Kundensupport.
2 = 1,5 m halogenfreie Kabel mit losen Enden (Ende farblich markiert) (2) Nur mit 24-VDC-Eingangsspannung verfügbar.
(3) Für 24- und 48-VDC-Eingangsspannung verfügbar.
3 = 5,0 m halogenfreie Kabel mit losen Enden (Ende farblich markiert)

14 Electrak LL Aktuator
®
