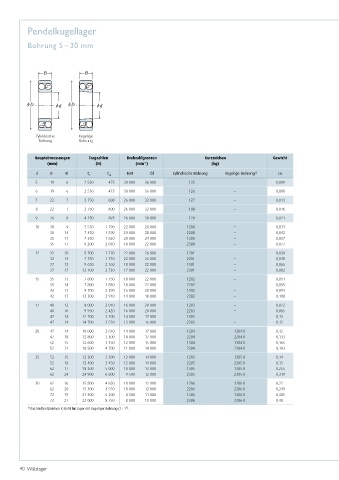

Page 40 - Wälzlager

Pendelkugellager

Bohrung 5 – 30 mm

Zylindrische Kegelige
Bohrung Bohrung

Hauptabmessungen Tragzahlen Drehzahlgrenzen Kurzzeichen Gewicht
–1
(mm) (N) (min ) (kg)
d D B C C Fett Öl Zylindrische Bohrung Kegelige Bohrung ca.
1)
r 0r
5 19 6 2 530 475 30 000 36 000 135 – 0,009
6 19 6 2 530 475 30 000 36 000 126 – 0,008
7 22 7 2 750 600 26 000 32 000 127 – 0,013
8 22 7 2 750 600 26 000 32 000 108 – 0,016
9 26 8 4 150 895 26 000 30 000 129 – 0,021
10 30 9 5 550 1 190 22 000 28 000 1200 – 0,033
30 14 7 450 1 590 24 000 28 000 2200 – 0,042
35 11 7 350 1 620 20 000 24 000 1300 – 0,057
35 17 9 200 2 010 18 000 22 000 2300 – 0,077
12 32 10 5 700 1 270 22 000 26 000 1201 – 0,039
32 14 7 750 1 730 22 000 26 000 2201 – 0,048
37 12 9 650 2 160 18 000 22 000 1301 – 0,066
37 17 12 100 2 730 17 000 22 000 2301 – 0,082
15 35 11 7 600 1 750 18 000 22 000 1202 – 0,051
35 14 7 800 1 850 18 000 22 000 2202 – 0,055
42 13 9 700 2 290 16 000 20 000 1302 – 0,093
42 17 12 300 2 910 14 000 18 000 2302 – 0,108
17 40 12 8 000 2 010 16 000 20 000 1203 – 0,072
40 16 9 950 2 420 16 000 20 000 2203 – 0,085
47 14 12 700 3 200 14 000 17 000 1303 – 0,13
47 19 14 700 3 550 13 000 16 000 2303 – 0,15
20 47 14 10 000 2 610 14 000 17 000 1204 1204 K 0,12
47 18 12 800 3 300 14 000 17 000 2204 2204 K 0,133
52 15 12 600 3 350 12 000 15 000 1304 1304 K 0,165
52 21 18 500 4 700 11 000 14 000 2304 2304 K 0,193
25 52 15 12 200 3 300 12 000 14 000 1205 1205 K 0,14
52 18 12 400 3 450 12 000 14 000 2205 2205 K 0,15
62 17 18 200 5 000 10 000 13 000 1305 1305 K 0,255
62 24 24 900 6 600 9 500 12 000 2305 2305 K 0,319
30 62 16 15 800 4 650 10 000 12 000 1206 1206 K 0,22
62 20 15 300 4 550 10 000 12 000 2206 2206 K 0,249
72 19 21 400 6 300 8 500 11 000 1306 1306 K 0,385
72 27 32 000 8 750 8 000 10 000 2306 2306 K 0,48
1) Das Nachsetzzeichen K steht für Lager mit kegeliger Bohrung (1 : 1 .
2)
