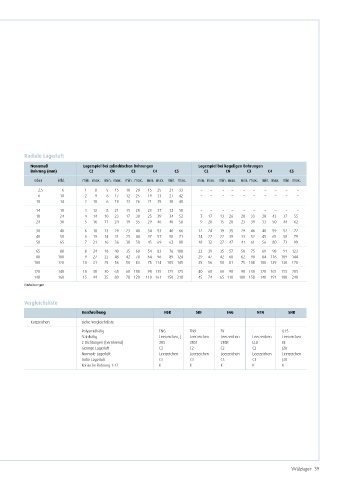

Radiale Lagerluft
Nennmaß Lagerspiel bei zylindrischen Bohrungen Lagerspiel bei kegeligen Bohrungen
Bohrung (mm) C2 CN C3 C4 C5 C2 CN C3 C4 C5
über inkl. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max. min. max.
2,5 6 1 8 5 15 10 20 15 25 21 33 – – – – – – – – – –
6 10 2 9 6 17 12 25 19 33 27 42 – – – – – – – – – –
10 14 2 10 6 19 13 26 21 35 30 48 – – – – – – – – – –
14 18 3 12 8 21 15 28 23 37 32 50 – – – – – – – – – –
18 24 4 14 10 23 17 30 25 39 34 52 7 17 13 26 20 33 28 42 37 55
24 30 5 16 11 24 19 35 29 46 40 58 9 20 15 28 23 39 33 50 44 62
30 40 6 18 13 29 23 40 34 53 46 66 12 24 19 35 29 46 40 59 52 72
40 50 6 19 14 31 25 44 37 57 50 71 14 27 22 39 33 52 45 65 58 79
50 65 7 21 16 36 30 50 45 69 62 88 18 32 27 47 41 61 56 80 73 99
65 80 8 24 18 40 35 60 54 83 76 108 23 39 35 57 50 75 69 98 91 123
80 100 9 27 22 48 42 70 64 96 89 124 29 47 42 68 62 90 84 116 109 144
100 120 10 31 25 56 50 83 75 114 105 145 35 56 50 81 75 108 100 139 130 170
120 140 10 38 30 68 60 100 90 135 125 175 40 68 60 98 90 130 120 165 155 205
140 160 15 44 35 80 70 120 110 161 150 210 45 74 65 110 100 150 140 191 180 240
Einheiten: μm

Vergleichsliste
Beschreibung NSK SKF FAG NTN SNR
Kurzzeichen siehe Vergleichsliste
Polyamidkäfig TNG TN9 TV G15
Stahlkäfig Leerzeichen, J Leerzeichen Leerzeichen Leerzeichen Leerzeichen
2 Dichtungen (berührend) 2RS 2RS1 2RSR LLU EE
Geringe Lagerluft C2 C2 C2 C2 J20
Normale Lagerluft Leerzeichen Leerzeichen Leerzeichen Leerzeichen Leerzeichen
Hohe Lagerluft C3 C3 C3 C3 J30
Konische Bohrung 1:12 K K K K K
