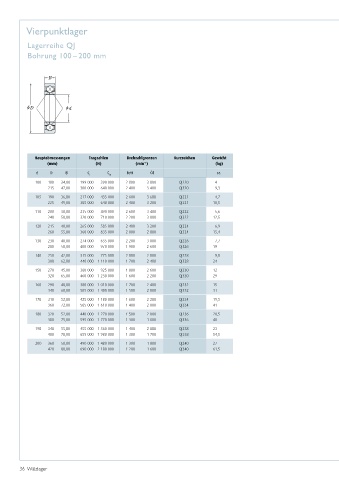

Page 36 - Wälzlager

Vierpunktlager

lagerreihe QJ
Bohrung 100 – 200 mm

Hauptabmessungen Tragzahlen Drehzahlgrenzen Kurzzeichen Gewicht
(mm) (N) (min ) (kg)
–1
d D B C C Fett Öl ca.
r 0r
100 180 34,00 199 000 390 000 2 800 3 800 QJ220 4
215 47,00 300 000 640 000 2 400 3 400 QJ320 9,3
105 190 36,00 217 000 435 000 2 600 3 600 QJ221 4,7
225 49,00 305 000 640 000 2 400 3 200 QJ321 10,5
110 200 38,00 235 000 490 000 2 600 3 400 QJ222 5,6
240 50,00 320 000 710 000 2 200 3 000 QJ322 12,5
120 215 40,00 265 000 585 000 2 400 3 200 QJ224 6,9
260 55,00 360 000 835 000 2 000 2 800 QJ324 15,4
130 230 40,00 274 000 635 000 2 200 3 000 QJ226 7,7
280 58,00 400 000 970 000 1 900 2 600 QJ326 19
140 250 42,00 315 000 775 000 2 000 2 800 QJ228 9,8
300 62,00 440 000 1 110 000 1 700 2 400 QJ328 24
150 270 45,00 360 000 925 000 1 800 2 600 QJ230 12
320 65,00 460 000 1 230 000 1 600 2 200 QJ330 29
160 290 48,00 380 000 1 010 000 1 700 2 400 QJ232 15
340 68,00 505 000 1 400 000 1 500 2 000 QJ332 31
170 310 52,00 425 000 1 180 000 1 600 2 200 QJ234 19,5
360 72,00 565 000 1 610 000 1 400 2 000 QJ334 41
180 320 52,00 440 000 1 270 000 1 500 2 000 QJ236 20,5
380 75,00 595 000 1 770 000 1 300 1 800 QJ336 48
190 340 55,00 455 000 1 360 000 1 400 2 000 QJ238 23
400 78,00 655 000 1 980 000 1 300 1 700 QJ338 54,5
200 360 58,00 490 000 1 480 000 1 300 1 800 QJ240 27
420 80,00 690 000 2 180 000 1 200 1 600 QJ340 61,5
