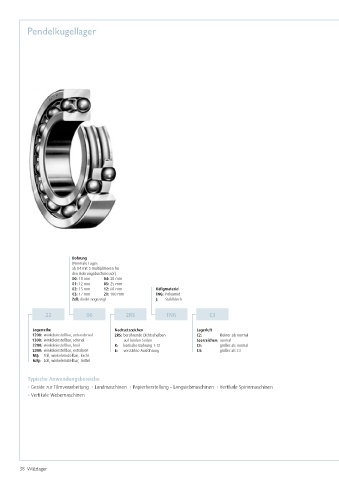

Pendelkugellager
Bohrung
(Normale Lager:
ab 04 mit 5 multiplizieren für
den Bohrungsdurchmesser)
00: 10 mm 04: 20 mm
01: 12 mm 05: 25 mm
02: 15 mm 12: 60 mm Käfigmaterial
03: 17 mm 20: 100 mm TNG: Polyamid
Zoll: direkt angezeigt J: Stahlblech
22 06 2RS TNG C3
Lagerreihe Nachsetzzeichen Lagerluft
1200: winkeleinstellbar, extraschmal 2RS: berührende Dichtscheiben C2: kleiner als normal
1300: winkeleinstellbar, schmal auf beiden Seiten Leerzeichen: normal
2200: winkeleinstellbar, breit K: konische Bohrung 1:12 C3: größer als normal
2300: winkeleinstellbar, extrabreit E: verstärkte Ausführung C4: größer als C3
NLJ: Zoll, winkeleinstellbar, leicht
NMJ: Zoll, winkeleinstellbar, mittel
Typische Anwendungsbereiche
› Geräte zur Filmverarbeitung › Landmaschinen › Papierherstellung – Langsiebmaschinen › Vertikale Spinnmaschinen
› Vertikale Webemaschinen
