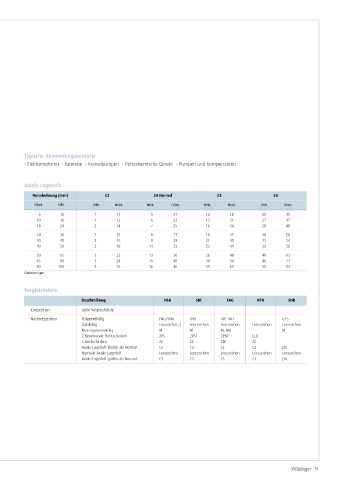

Typische Anwendungsbereiche
› Elektromotoren › Getriebe › Kreiselpumpen › Petrochemische Geräte › Pumpen und Kompressoren

Axiale Lagerluft
Nennbohrung (mm) C2 C0 Normal C3 C4
über inkl. min. max. min. max. min. max. min. max.
6 10 1 11 5 21 12 28 25 45
10 18 1 12 6 23 13 31 27 47
18 24 2 14 7 25 16 34 28 48
24 30 2 15 8 27 18 37 30 50
30 40 2 16 9 29 21 40 33 54
40 50 2 18 11 33 23 44 36 58
50 65 3 22 13 36 26 48 40 63
65 80 3 24 15 40 30 54 46 71
80 100 3 26 16 46 35 63 55 83
Einheiten: μm

Vergleichsliste
Beschreibung NSK SKF FAG NTN SNR

Kurzzeichen siehe Vergleichsliste
Nachsetzzeichen Polyamidkäfig TNG/TNH TN9 TVP, TVH G15
Stahlkäfig Leerzeichen, J Leerzeichen Leerzeichen Leerzeichen Leerzeichen
Messingmassivkäfig M M M, MA M
2 Berührende Dichtscheiben 2RS 2RS1 2RSR LLU
2 Deckscheiben 2Z 2Z 2ZR ZZ
Axiale Lagerluft kleiner als Normal C2 C2 C2 C2 J20
Normale Axiale Lagerluft Leerzeichen Leerzeichen Leerzeichen Leerzeichen Leerzeichen
Axiale Lagerluft größer als Normal C3 C3 C3 C3 J30

Wälzlager 31
