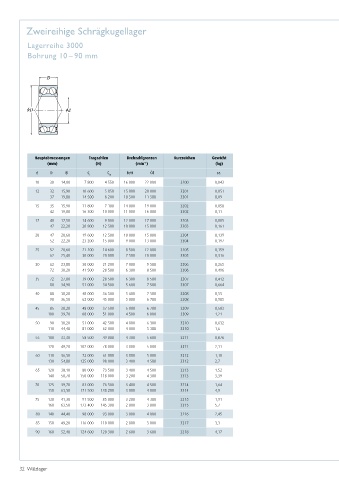

Page 32 - Wälzlager
P. 32
zweireihige Schrägkugellager
lagerreihe 3000
Bohrung 10 – 90 mm
Hauptabmessungen Tragzahlen Drehzahlgrenzen Kurzzeichen Gewicht
(mm) (N) (min ) (kg)
–1
d D B C C Fett Öl ca.
r 0r
10 30 14,00 7 800 4 550 16 000 22 000 3200 0,043
12 32 15,90 10 600 5 850 15 000 20 000 3201 0,051
37 19,00 14 500 8 200 10 500 11 500 3301 0,09
15 35 15,90 11 800 7 100 14 000 19 000 3202 0,058
42 19,00 16 300 10 000 11 000 16 000 3302 0,11
17 40 17,50 14 600 9 000 12 000 17 000 3203 0,085
47 22,20 20 800 12 500 10 000 15 000 3303 0,161
20 47 20,60 19 600 12 500 10 000 15 000 3204 0,139
52 22,20 23 200 15 000 9 000 13 000 3304 0,197
25 52 20,60 21 200 14 600 8 500 12 000 3205 0,159
62 25,40 30 000 20 000 7 500 10 000 3305 0,316
30 62 23,80 30 000 21 200 7 000 9 500 3206 0,265
72 30,20 41 500 28 500 6 300 8 500 3306 0,496
35 72 27,00 39 000 28 500 6 300 8 500 3207 0,412
80 34,90 51 000 34 500 5 600 7 500 3307 0,664
40 80 30,20 48 000 36 500 5 600 7 500 3208 0,55
90 36,50 62 000 45 000 5 000 6 700 3308 0,905
45 85 30,20 48 000 37 500 5 000 6 700 3209 0,583
100 39,70 68 000 51 000 4 500 6 000 3309 1,21
50 90 30,20 51 000 42 500 4 800 6 300 3210 0,632
110 44,40 81 000 62 000 4 000 5 300 3310 1,6
55 100 33,30 58 500 49 000 4 300 5 600 3211 0,876
120 49,20 102 000 78 000 3 800 5 000 3311 2,11
60 110 36,50 72 000 61 000 3 800 5 000 3212 1,18
130 54,00 125 000 98 000 3 400 4 500 3312 2,7
65 120 38,10 80 000 73 500 3 400 4 500 3213 1,52
140 58,70 150 000 118 000 3 200 4 300 3313 3,39
70 125 39,70 83 000 76 500 3 400 4 500 3214 1,64
150 63,50 171 500 138 200 3 000 4 000 3314 4,9
75 130 41,30 91 500 85 000 3 200 4 300 3215 1,91
160 63,50 173 400 145 300 2 800 3 800 3315 5,7
80 140 44,40 98 000 93 000 3 000 4 000 3216 2,45
85 150 49,20 116 000 110 000 2 800 3 800 3217 3,3
90 160 52,40 124 600 120 300 2 600 3 600 3218 4,17
32 Wälzlager
