Page 67 - Spindelhubgetriebe
P. 67

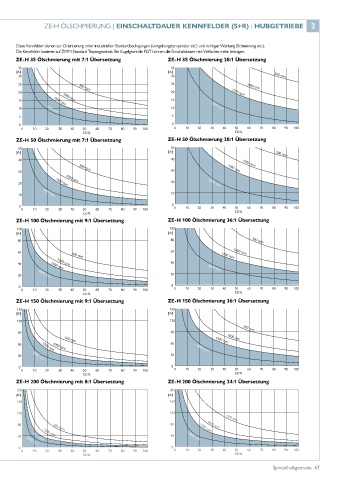

ZE-H ÖLSCHMIERUNG | EINSCHALTDAUER KENNFELDER (S+R) | HUBGETRIEBE 2
Diese Kennfelder dienen zur Orientierung unter industriellen Standardbedingungen (Umgebungstemperatur etc.) und richtiger Wartung (Schmierung etc.).
Die Kennfelder basieren auf ZIMM Standard Trapezgewinde. Bei Kugelgewinde KGT können die Einschaltdauern ein Vielfaches mehr betragen.
ZE-H 35 Ölschmierung mit 7:1 Übersetzung ZE-H 35 Ölschmierung 28:1 Übersetzung
[kN] [kN]
ZE-H 50 Ölschmierung mit 7:1 Übersetzung ZE-H 50 Ölschmierung 28:1 Übersetzung
[kN] [kN]
ZE-H 100 Ölschmierung mit 9:1 Übersetzung ZE-H 100 Ölschmierung 36:1 Übersetzung
[kN] [kN]
ZE-H 150 Ölschmierung mit 9:1 Übersetzung ZE-H 150 Ölschmierung 36:1 Übersetzung
[kN] [kN]
ZE-H 200 Ölschmierung mit 8:1 Übersetzung ZE-H 200 Ölschmierung 24:1 Übersetzung
[kN] [kN]
Spindelhubgetriebe 67
