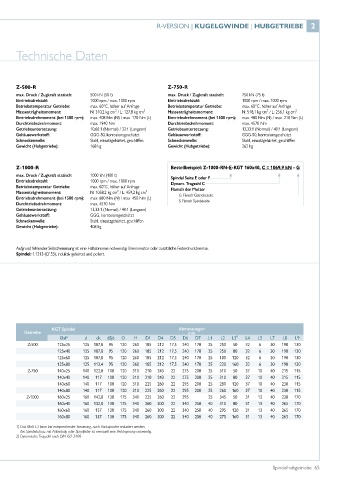

Page 65 - Spindelhubgetriebe

R-VERSION | KUGELGWINDE | HUBGETRIEBE 2

Technische Daten

Z-500-R Z-750-R
max. Druck / Zugkraft statisch: 500 kN (50 t) max. Druck / Zugkraft statisch: 750 kN (75 t)
Eintriebsdrehzahl: 1000 rpm / max. 1000 rpm Eintriebsdrehzahl: 1000 rpm / max. 1000 rpm
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage
Massenträgheitsmoment: N: 310,2 kg cm² / L: 127,8 kg cm² Massenträgheitsmoment: N: 518,1 kg cm² / L: 256,1 kg cm²
Eintriebsdrehmoment (bei 1500 rpm): max. 408 Nm (N) / max. 170 Nm (L) Eintriebsdrehmoment (bei 1500 rpm): max. 480 Nm (N) / max. 210 Nm (L)
Durchtriebsdrehmoment: max. 1940 Nm Durchtriebsdrehmoment: max. 4570 Nm
Getriebeuntersetzung: 10,66:1 (Normal) / 32:1 (Langsam) Getriebeuntersetzung: 13,33:1 (Normal) / 40:1 (Langsam)
Gehäusewerkstoff: GGG-50, korrosionsgeschützt Gehäusewerkstoff: GGG-50, korrosionsgeschützt
Schneckenwelle: Stahl, einsatzgehärtet, geschliffen Schneckenwelle: Stahl, einsatzgehärtet, geschliffen
Gewicht (Hubgetriebe): 168 kg Gewicht (Hubgetriebe): 262 kg

Z-1000-R Bestellbeispiel: Z-1000-RN-E-KGT 160x40, C = 1069,9 kN - G
max. Druck / Zugkraft statisch: 1000 kN (100 t) Spindel Seite E oder F
Eintriebsdrehzahl: 1000 rpm / max. 1000 rpm Dynam. Tragzahl C
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage Flansch der Mutter
Massenträgheitsmoment: N: 1058,2 kg cm² / L: 459,2 kg cm²
Eintriebsdrehmoment (bei 1500 rpm): max. 680 Nm (N) / max. 450 Nm (L) G: Flansch Getriebeseite
Durchtriebsdrehmoment: max. 4570 Nm S: Flansch Spindelseite
Getriebeuntersetzung: 13,33:1 (Normal) / 40:1 (Langsam)
Gehäusewerkstoff: GGG, korrosionsgeschützt
Schneckenwelle: Stahl, einsatzgehärtet, geschliffen
Gewicht (Hubgetriebe): 408 kg

Aufgrund fehlender Selbsthemmung ist eine Haltebremse notwendig: Bremsmotor oder zusätzliche Federdruckbremse.
Spindel: 1.1213 (Cf 53), induktiv gehärtet und poliert.

KGT Spindel Abmessungen
Getriebe mm
ØxP d dk d3j6 O H D1 D4 D5 D6 D7 L1 L2 L3¹⁾ L4 L5 L7 L8 L9
Z-500 125x25 125 107,8 95 120 260 185 212 17,5 240 170 25 250 50 32 6 30 190 130
125x40 125 107,8 95 120 260 185 212 17,5 240 170 25 250 80 32 6 30 190 130
125x60 125 107,8 95 120 260 185 212 17,5 240 170 25 180 120 32 6 30 190 130
125x80 125 112,4 95 120 260 185 212 17,5 240 170 25 220 160 32 6 30 190 130
Z-750 140x25 140 122,8 100 120 310 210 243 22 275 200 25 310 50 37 10 40 215 115
140x40 140 117 100 120 310 210 243 22 275 200 25 310 80 37 10 40 215 115
140x60 140 117 100 120 310 225 260 22 295 200 25 280 120 37 10 40 230 115
140x80 140 117 100 120 310 225 260 22 295 200 25 260 160 37 10 40 230 115
Z-1000 160x25 160 142,8 130 175 340 225 260 22 295 25 345 50 31 13 40 230 170
160x40 160 132,8 130 175 340 260 300 22 340 250 40 310 80 31 13 40 265 170
160x60 160 137 130 175 340 260 300 22 340 250 40 295 120 31 13 40 265 170
160x80 160 137 130 175 340 260 300 22 340 250 40 275 160 31 13 40 265 170
1) Das Maß L3 kann bei entsprechender Steuerung, nach Rücksprache reduziert werden.
Bei Spindelschutz mit Faltenbalg oder Spiralfeder ist eventuell eine Verlängerung notwendig.
2) Dynamische Tragzahl nach DIN ISO 3408

Spindelhubgetriebe 65
