L3 1) O 5

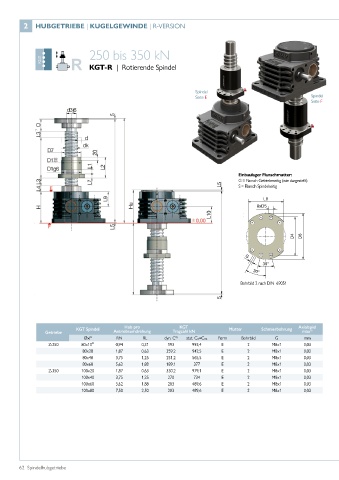

2 HUBGETRIEBE | KUGELGEWINDE | R-VERSION

-0,1
250 bis 350 kN Nutzlänge= Hub+Mutter D1 -0,8 20
D7
KGT KGT
KGT-R | Rotierende Spindel D1g6 L1 L2 Spindellänge Einbauhöhe

L3 1) Spindel L7

L4 E Seite E Form E Spindel
Seite F

L9

H
1)

F L5

Einbaulager Flanschmutter:
G = Flansch Getriebeseitig (wie dargestellt)
S = Flansch Spindelseitig
L2
L8
L1 L7 L6
8xD5
100

D1g6 D1 -0,1 -0,8 D4 D6

G
30°
Form S 30°

Bohrbild 2 nach DIN 69051
10
5
0

KGT Spindel Hub pro KGT Mutter Schmierbohrung Axialspiel
4)
Getriebe Antriebsumdrehung Tragzahl kN max
ØxP RN RL dyn. C 2) stat. Co=Coa Form Bohrbild G mm
Z-250 80x10⁴⁾ 0,94 0,31 193 993,4 E 2 M8x1 0,03
80x20 1,87 0,63 359,2 942,5 E 2 M8x1 0,03
80x40 3,75 1,25 251,2 565,5 E 2 M8x1 0,03
80x60 5,62 1,88 189,1 377 E 2 M8x1 0,03
Z-350 100x20 1,87 0,63 330,2 979,1 E 2 M8x1 0,03
100x40 3,75 1,25 270 734 E 2 M8x1 0,03
100x60 5,62 1,88 203 489,6 E 2 M8x1 0,03
100x80 7,50 2,50 203 489,6 E 2 M8x1 0,03

62 Spindelhubgetriebe
