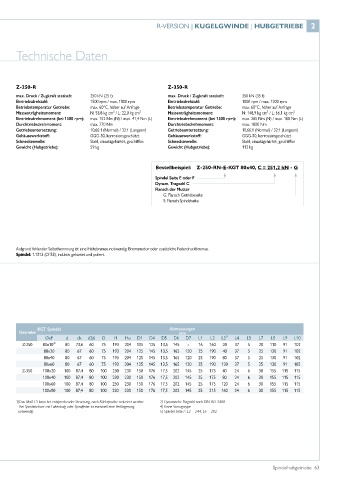

Page 63 - Spindelhubgetriebe

R-VERSION | KUGELGWINDE | HUBGETRIEBE 2

Technische Daten

Z-250-R Z-350-R
max. Druck / Zugkraft statisch: 250 kN (25 t) max. Druck / Zugkraft statisch: 350 kN (35 t)
Eintriebsdrehzahl: 1500 rpm / max. 1800 rpm Eintriebsdrehzahl: 1000 rpm / max. 1200 rpm
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage
Massenträgheitsmoment: N: 53,8 kg cm² / L: 22,0 kg cm² Massenträgheitsmoment: N: 148,9 kg cm² / L: 66,1 kg cm²
Eintriebsdrehmoment (bei 1500 rpm): max. 152 Nm (N) / max. 41,4 Nm (L) Eintriebsdrehmoment (bei 1500 rpm): max. 265 Nm (N) / max. 100 Nm (L)
Durchtriebsdrehmoment: max. 770 Nm Durchtriebsdrehmoment: max. 1800 Nm
Getriebeuntersetzung: 10,66:1 (Normal) / 32:1 (Langsam) Getriebeuntersetzung: 10,66:1 (Normal) / 32:1 (Langsam)
Gehäusewerkstoff: GGG-50, korrosionsgeschützt Gehäusewerkstoff: GGG-50, korrosionsgeschützt
Schneckenwelle: Stahl, einsatzgehärtet, geschliffen Schneckenwelle: Stahl, einsatzgehärtet, geschliffen
Gewicht (Hubgetriebe): 59 kg Gewicht (Hubgetriebe): 112 kg

Bestellbeispiel: Z-250-RN-E-KGT 80x40, C = 251,2 kN - G
Spindel Seite E oder F
Dynam. Tragzahl C
Flansch der Mutter
G: Flansch Getriebeseite
S: Flansch Spindelseite

Aufgrund fehlender Selbsthemmung ist eine Haltebremse notwendig: Bremsmotor oder zusätzliche Federdruckbremse.
Spindel: 1.1213 (Cf 53), induktiv gehärtet und poliert.

KGT Spindel Abmessungen
Getriebe mm
ØxP d dk d3j6 O H Hu D1 D4 D5 D6 D7 L1 L2 L3¹⁾ L4 L5 L7 L8 L9 L10
Z-250 80x10⁴⁾ 80 73,6 60 75 193 204 105 125 13,5 145 - 16 160 20 37 5 20 110 91 102
80x20 80 67 60 75 193 204 125 145 13,5 165 120 25 190 40 37 5 25 130 91 102
80x40 80 67 60 75 193 204 125 145 13,5 165 120 25 190 80 37 5 25 130 91 102
80x60 80 67 60 75 193 204 125 145 13,5 165 120 25 190 120 37 5 25 130 91 102
Z-350 100x20 100 87,4 80 100 230 230 150 176 17,5 202 145 25 175 40 24 6 30 155 115 115
100x40 100 87,4 80 100 230 230 150 176 17,5 202 145 25 175 80 24 6 30 155 115 115
100x60 100 87,4 80 100 230 230 150 176 17,5 202 145 25 175 120 24 6 30 155 115 115
100x80 100 87,4 80 100 230 230 150 176 17,5 202 145 25 215 160 24 6 30 155 115 115

1)Das Maß L3 kann bei entsprechender Steuerung, nach Rücksprache reduziert werden. 2) Dynamische Tragzahl nach DIN ISO 3408
Bei Spindelschutz mit Faltenbalg oder Spiralfeder ist eventuell eine Verlängerung 4) Keine Vorzugstype
notwendig. 5) Spindel Seite F: L2 = 244, L6 = 202

Spindelhubgetriebe 63
