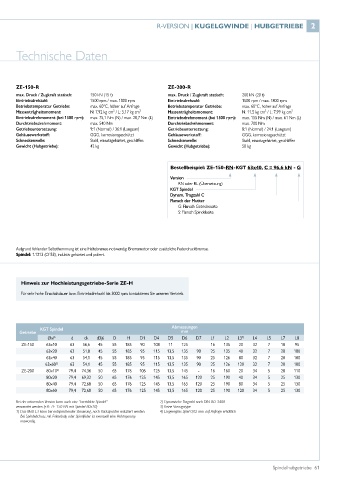

Page 61 - Spindelhubgetriebe

R-VERSION | KUGELGWINDE | HUBGETRIEBE 2

Technische Daten

ZE-150-R ZE-200-R
max. Druck / Zugkraft statisch: 150 kN (15 t) max. Druck / Zugkraft statisch: 200 kN (20 t)
Eintriebsdrehzahl: 1500 rpm / max. 1800 rpm Eintriebsdrehzahl: 1500 rpm / max. 1800 rpm
Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage Betriebstemperatur Getriebe: max. 60°C, höher auf Anfrage
Massenträgheitsmoment: N: 7,92 kg cm² / L: 5,17 kg cm² Massenträgheitsmoment: N: 11,5 kg cm² / L: 7,99 kg cm²
Eintriebsdrehmoment (bei 1500 rpm): max. 75,1 Nm (N) / max. 20,7 Nm (L) Eintriebsdrehmoment (bei 1500 rpm): max. 155 Nm (N) / max. 61 Nm (L)
Durchtriebsdrehmoment: max. 540 Nm Durchtriebsdrehmoment: max. 700 Nm
Getriebeuntersetzung: 9:1 (Normal) / 36:1 (Langsam) Getriebeuntersetzung: 8:1 (Normal) / 24:1 (Langsam)
Gehäusewerkstoff: GGG, korrosionsgeschützt Gehäusewerkstoff: GGG, korrosionsgeschützt
Schneckenwelle: Stahl, einsatzgehärtet, geschliffen Schneckenwelle: Stahl, einsatzgehärtet, geschliffen
Gewicht (Hubgetriebe): 42 kg Gewicht (Hubgetriebe): 50 kg

Bestellbeispiel: ZE-150-RN-KGT 63x40, C = 96,6 kN - G
Version
RN oder RL (Übersetzung)
KGT Spindel
Dynam. Tragzahl C
Flansch der Mutter
G: Flansch Getriebeseite
S: Flansch Spindelseite

Aufgrund fehlender Selbsthemmung ist eine Haltebremse notwendig: Bremsmotor oder zusätzliche Federdruckbremse.
Spindel: 1.1213 (Cf 53), induktiv gehärtet und poliert.

Hinweis zur Hochleistungsgetriebe-Serie ZE-H

Für sehr hohe Einschaltdauer bzw. Eintriebsdrehzahl bis 3000 rpm kontaktieren Sie unseren Vertrieb.

KGT Spindel Abmessungen
Getriebe mm
ØxP d dk d3j6 O H D1 D4 D5 D6 D7 L1 L2 L3 1) L4 L5 L7 L8
ZE-150 63x10 63 56,6 45 55 185 90 108 11 125 16 135 20 32 7 18 95
63x20 63 51,8 45 55 185 95 115 13,5 135 90 25 135 40 32 7 20 100
63x40 63 54,1 45 55 185 95 115 13,5 135 90 25 126 80 32 7 20 100
63x60 3) 63 54,1 45 55 185 95 115 13,5 135 90 25 126 120 32 7 20 100
ZE-200 80x10 3) 79,4 74,36 50 65 176 105 125 13,5 145 - 16 160 20 34 5 20 110
80x20 79,4 69,32 50 65 176 125 145 13,5 165 120 25 190 40 34 5 25 130
80x40 79,4 72,68 50 65 176 125 145 13,5 165 120 25 190 80 34 5 25 130
80x60 79,4 72,68 50 65 176 125 145 13,5 165 120 25 190 120 34 5 25 130

Bei der rotierenden Version kann auch eine “verstärkte Spindel” 2) Dynamische Tragzahl nach DIN ISO 3408
verwendet werden (z.B: ZE-150-RN mit Spindel 80x20) 3) Keine Vorzugstype
1) Das Maß L3 kann bei entsprechender Steuerung, nach Rücksprache reduziert werden. 4) Eingeengtes Spiel 0,02 mm auf Anfrage erhältlich
Bei Spindelschutz mit Faltenbalg oder Spiralfeder ist eventuell eine Verlängerung
notwendig.
