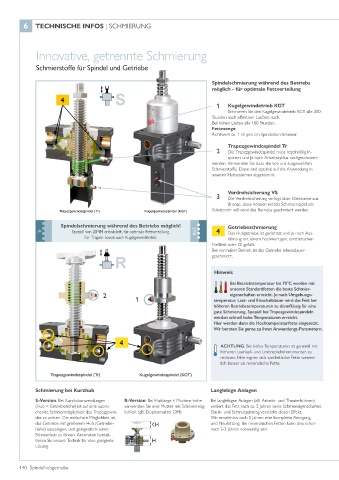

Page 140 - Spindelhubgetriebe

6 TECHNISCHE INFOS | SCHMIERUNG

Innovative, getrennte Schmierung

Schmierstoffe für Spindel und Getriebe

Spindelschmierung während des Betriebs
möglich - für optimale Fettverteilung
4
1 Kugelgewindetrieb KGT
Schmieren Sie den Kugelgewindetrieb KGT alle 300
Stunden nach effektiver Laufzeit nach.
Bei hohen Lasten alle 100 Stunden.
Fettmenge:
Richtwert ca. 1 ml pro cm Spindeldurchmesser.
Trapezgewindespindel Tr
2 Die Trapezgewindespindel muss regelmäßig in-
spiziert und je nach Arbeitszyklus nachgeschmiert
werden. Verwenden Sie dazu die von uns ausgewählten
Schmierstoffe. Diese sind optimal auf die Anwendung in
unseren Hubsystemen abgestimmt.

Verdrehsicherung VS
3 Die Verdrehsicherung verfügt über Gleitsteine aus
Bronze, diese können mittels Schmiernippel am
Trapezgewindespindel (Tr) Kugelgewindespindel (KGT) Schutzrohr während des Betriebs geschmiert werden.

Spindelschmierung während des Betriebs möglich! Getriebeschmierung
Speziell von ZIMM entwickelt, für optimale Fettverteilung. KGT 4 Das Hubgetriebe ist gedichtet und je nach Aus-
Für Trapez- sowie auch Kugelgewindetrieb. führung mit einem hochwertigen, synthetischen
Fließfett oder Öl gefüllt.
Bei normalem Betrieb ist das Getriebe lebensdauer-
geschmiert.

Hinweis

Bei Betriebstemperatur bis 70°C werden mit
unseren Standardfetten die beste Schmier-
2 eigenschaften erreicht. Je nach Umgebungs-
1 temperatur, Last- und Einschaltdauer wird das Fett bei
höheren Betriebstemperaturen zu dünnflüssig für eine
gute Schmierung. Speziell bei Trapezgewindespindeln
werden schnell hohe Temperaturen erreicht.
Hier werden dann die Hochtemperaturfette eingesetzt.
Wir beraten Sie gerne zu ihren Anwendungs-Parametern.
4
ACHTUNG: Bei tiefen Temperaturen ist generell mit
höheren Leerlauf- und Losbrechdrehmomenten zu
rechnen. Hier eignen sich synthetische Fette wesent-
lich besser als mineralische Fette.

Trapezgewindespindel (Tr) Kugelgewindespindel (KGT)

Schmierung bei Kurzhub Langlebige Anlagen
S-Version: Bei Kurzhubanwendungen R-Version: Bei Hublänge < Muttern-höhe Bei langlebigen Anlagen (zB. Arbeits- und Theaterbühnen)
(Hub < Getriebehöhe) ist auf eine ausrei- verwenden Sie eine Mutter mit Schmiermög- verliert das Fett nach ca. 5 Jahren seine Schmiereigenschaften.
chende Schmiermöglichkeit des Trapezgewin- lichkeit (zB. Duplexmutter DM). Staub- und Schmutzeintrag verstärkt diesen Effekt.
des zu achten. Die einfachste Möglichkeit ist, Wir empfehlen nach 5 Jahren eine komplette Reinigung
das Getriebe mit größerem Hub (Getriebe- und Neufettung. Bei mineralischen Fetten kann dies schon
höhe) auszulegen, und gelegentlich einen nach 2-3 Jahren notwendig sein.
Schmierhub zu fahren. Ansonsten kontak-
tieren Sie unsere Technik für eine geeignete
Lösung.

100
140 Spindelhubgetriebe
