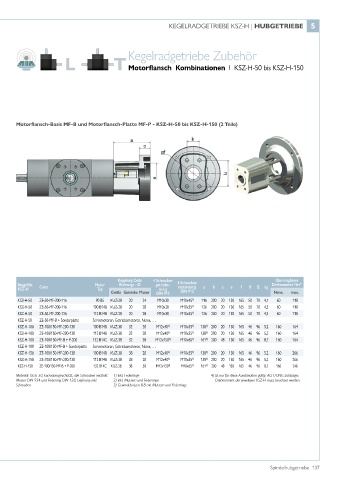

Page 137 - Spindelhubgetriebe

KEGELRADGETRIEBE KSZ-H | HUBGETRIEBE 5

L T Kegelradgetriebe Zubehör
Motorflansch Kombinationen KSZ-H-50 bis KSZ-H-150
|

Motorflansch-Basis MF-B und Motorflansch-Platte MF-P - KSZ-H-50 bis KSZ-H-150 (2 Teile)

Kupplung Code 4 Schrauben Übertragbares
Baugröße Code Motor Bohrungs - Ø getriebe- 4 Schrauben a b c e f i1 i2 kg Drehmoment Nm 4)
motorseitig
KSZ-H Typ seitig
Größe Getriebe Motor DIN 912 DIN 912 Nenn. max.
KSZ-H-50 ZE-50-MF-200-116 90 B5 KUZ-28 20 24 M10x30 M10x45 1) 116 200 20 130 165 50 70 4,1 60 118
KSZ-H-50 ZE-50-MF-200-116 100 B14B KUZ-28 20 28 M10x30 M10x35 1) 126 200 20 130 165 50 70 4,3 60 118
KSZ-H-50 ZE-50-MF-200-126 112 B14B KUZ-28 20 28 M10x30 M10x35 1) 126 200 20 130 165 50 70 4,3 60 118
KSZ-H-50 ZE-50-MF-B + Sonderplatte Servomotoren, Getriebemotoren, Nema, ….
KSZ-H-100 ZE-100/150-MF-200-138 100 B14B KUZ-38 32 28 M12x40 3) M10x35 1) 138 3) 200 20 130 165 46 96 5,2 160 164
KSZ-H-100 ZE-100/150-MF-200-138 112 B14B KUZ-38 32 28 M12x40 3) M10x35 1) 138 3) 200 20 130 165 46 96 5,2 160 164
KSZ-H-100 ZE-100/150-MF-B + P-200 132 B14C KUZ-38 32 38 M12x150 3) M10x65 1) 161 3) 200 48 130 165 46 96 8,7 160 164
KSZ-H-100 ZE-100/150-MF-B + Sonderplatte Servomotoren, Getriebemotoren, Nema, ….
KSZ-H-150 ZE-100/150-MF-200-138 100 B14B KUZ-38 38 28 M12x40 3) M10x35 1) 138 3) 200 20 130 165 46 96 5,2 160 266
KSZ-H-150 ZE-100/150-MF-200-138 112 B14B KUZ-38 38 28 M12x40 3) M10x35 1) 138 3) 200 20 130 165 46 96 5,2 160 266
KSZ-H-150 ZE-100/150-MF-B + P-200 132 B14C KUZ-38 38 38 M12x150 3) M10x65 1) 161 3) 200 48 130 165 46 96 8,7 160 246
Material: GGG-50, korrosionsgeschützt, alle Schrauben verzinkt 1) inkl. Federringe 4) ist nur für diese Kombination gültig. ACHTUNG zulässiges
Mutter DIN 934 und Federring DIN 128, Lieferung inkl. 2) inkl. Muttern und Federringe Drehmoment der jeweiligen KSZ-H muss beachtet werden.
Schrauben. 3) Gewindebolzen 8.8 mit Muttern und Federringe

Spindelhubgetriebe 137
