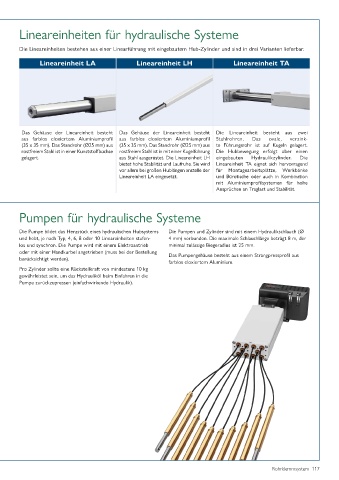

Page 117 - Rohrklemmsystem
P. 117
Lineareinheiten für hydraulische Systeme
Die Lineareinheiten bestehen aus einer Linearführung mit eingebautem Hub-Zylinder und sind in drei Varianten lieferbar.
Lineareinheit LA Lineareinheit LH Lineareinheit TA
Das Gehäuse der Lineareinheit besteht Das Gehäuse der Lineareinheit besteht Die Lineareinheit besteht aus zwei
aus farblos eloxiertem Aluminiumprofil aus farblos eloxiertem Aluminiumprofil Stahlrohren. Das ovale, verzink-
(35 x 35 mm). Das Standrohr (Ø25 mm) aus (35 x 35 mm). Das Standrohr (Ø25 mm) aus te Führungsrohr ist auf Kugeln gelagert.
rostfreiem Stahl ist in einer Kunststoffbüchse rostfreiem Stahl ist in mit einer Kugelführung Die Hubbewegung erfolgt über einen
gelagert. aus Stahl ausgerüstet. Die Lineareinheit LH eingebauten Hydraulikzylinder. Die
bietet hohe Stabilität und Laufruhe. Sie wird Lineareinheit TA eignet sich hervorragend
vor allem bei großen Hublängen anstelle der für Montagearbeitsplätze, Werkbänke
Lineareinheit LA eingesetzt. und Bürotische oder auch in Kombination
mit Aluminiumprofilsystemen für hohe
Ansprüchen an Traglast und Stabilität.
Pumpen für hydraulische Systeme
Die Pumpe bildet das Herzstück eines hydraulischen Hubsystems Die Pumpen und Zylinder sind mit einem Hydraulikschlauch (Ø
und hebt, je nach Typ, 4, 6, 8 oder 10 Lineareinheiten stufen- 4 mm) verbunden. Die maximale Schlauchlänge beträgt 8 m, der
los und synchron. Die Pumpe wird mit einem Elektroantrieb minimal zulässige Biegeradius ist 25 mm.
oder mit einer Handkurbel angetrieben (muss bei der Bestellung Das Pumpengehäuse besteht aus einem Strangpressprofil aus
berücksichtigt werden).
farblos eloxiertem Aluminium.
Pro Zylinder sollte eine Rückstellkraft von mindestens 10 kg
gewährleistet sein, um das Hydrauliköl beim Einfahren in die
Pumpe zurückzupressen (einfachwirkende Hydraulik).
