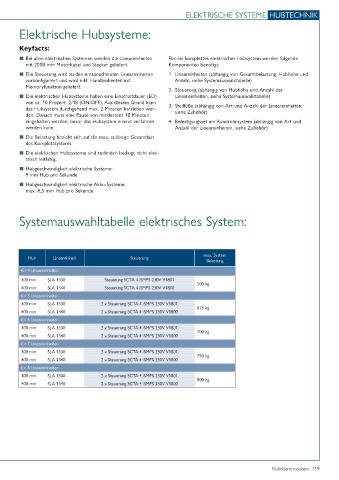

Page 119 - Rohrklemmsystem

ELEKTRISCHE SYSTEME HUBTECHNIK

Elektrische Hubsysteme:

Keyfacts:
■ Bei allen elektrischen Systemen werden die Lineareinheiten Für ein komplettes elektrisches Hubsystem werden folgende
mit 2000 mm Motorkabel und Stecker geliefert. Komponenten benötigt:
■ Die Steuerung wird zu den entsprechenden Lineareinheiten 1. Lineareinheiten (abhängig von Gesamtbelastung, Hubhöhe und
vorkonfiguriert und wird inkl. Handbedienteil mit Anzahl, siehe Systemauswahltabelle)
Memoryfunktion geliefert.
2. Steuerung (abhängig von Hubhöhe und Anzahl der
■ Die elektrischen Hubsysteme haben eine Einschaltdauer (ED) Lineareinheiten, siehe Systemauswahltabelle)
von ca. 10 Prozent, 2/18 (ON/OFF). Aus diesem Grund kann
das Hubsystem durchgehend max. 2 Minuten betrieben wer- 3. Stellfüße (abhängig von Art und Anzahl der Lineareinheiten,
den. Danach muss eine Pause von mindestens 18 Minuten siehe Zubehör)
eingehalten werden, bevor das Hubsystem erneut verfahren 4. Befestigungsset am Rundrohrsystem (abhängig von Art und
werden kann. Anzahl der Lineareinheiten, siehe Zubehör)
■ Die Belastung bezieht sich auf die max. zulässige Gesamtlast
des Komplettsystems.
■ Die elektischen Hubsysteme sind technisch bedingt nicht elek-
trisch leitfähig.
■ Hubgeschwindigkeit elektrische Systeme:
9 mm Hub pro Sekunde
■ Hubgeschwindigkeit elektrische Akku-Systeme:
max. 8,5 mm Hub pro Sekunde

Systemauswahltabelle elektrisches System:

max. System
Hub Lineareinheit Steuerung
Belastung
für 4 Lineareinheiten
300 mm SLA 1330 Steuerung SCTA 4 iSMPS 230V V1801
500 kg
400 mm SLA 1340 Steuerung SCTA 4 iSMPS 230V V1800
für 5 Lineareinheiten
300 mm SLA 1330 2 x Steuerung SCTA 4 iSMPS 230V V1801
625 kg
400 mm SLA 1340 2 x Steuerung SCTA 4 iSMPS 230V V1800
für 6 Lineareinheiten
300 mm SLA 1330 2 x Steuerung SCTA 4 iSMPS 230V V1801
700 kg
400 mm SLA 1340 2 x Steuerung SCTA 4 iSMPS 230V V1800
für 7 Lineareinheiten
300 mm SLA 1330 2 x Steuerung SCTA 4 iSMPS 230V V1801
750 kg
400 mm SLA 1340 2 x Steuerung SCTA 4 iSMPS 230V V1800
für 8 Lineareinheiten
300 mm SLA 1330 2 x Steuerung SCTA 4 iSMPS 230V V1801
800 kg
400 mm SLA 1340 2 x Steuerung SCTA 4 iSMPS 230V V1800

Rohrklemmsystem 119
