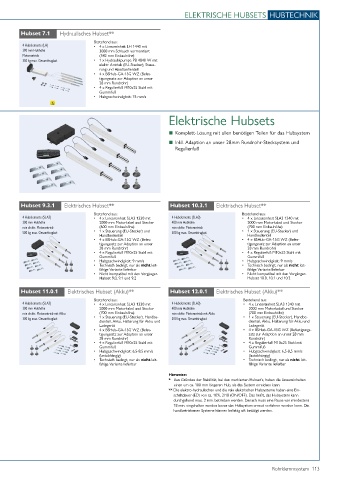

Page 113 - Rohrklemmsystem

ELEKTRISCHE HUBSETS HUBTECHNIK

Hubset 7.1 Hydraulisches Hubset**

Bestehend aus:
4 Hubelemente (LH) • 4 x Lineareinheit LH 1440 mit
390 mm Hubhöhe 3000 mm Schlauch vormontiert
Motorantrieb (542 mm Einbauhöhe)
350 kg max. Gesamttraglast • 1 x Hydraulikpumpe PB 4840 W mit
elektr. Antrieb (EU-Stecker), Steue-
rung und Handbedienteil
• 4 x BSHub-GA-15G WZ (Befes-
tigungssatz zur Adaption an unser
28 mm Rundrohr)
• 4 x Regulierfuß M10x25 Stahl mit
Gummifuß
• Hubgeschwindigkeit: 15 mm/s

Elektrische Hubsets

■ Komplett-Lösung mit allen benötigen Teilen für das Hubsystem
■ Inkl. Adaption an unser 28mm Rundrohr-Stecksystem und
Regulierfuß

Hubset 9.3.1 Elektrisches Hubset** Hubset 10.3.1 Elektrisches Hubset**
Bestehend aus: Bestehend aus:
4 Hubelemente (SLA3) • 4 x Lineareinheit SLA3 1330 mit 4 Hubelemente (SLA3) • 4 x Lineareinheit SLA3 1340 mit
300 mm Hubhöhe 2000 mm Motorkabel und Stecker 400 mm Hubhöhe 2000 mm Motorkabel und Stecker
rein elektr. Motorantrieb (600 mm Einbauhöhe) rein elektr. Motorantrieb (700 mm Einbauhöhe)
500 kg max. Gesamttraglast • 1 x Steuerung (EU-Stecker) und 500 kg max. Gesamttraglast • 1 x Steuerung (EU-Stecker) und
Handbedienteil Handbedienteil
• 4 x BSHub-GA-15G WZ (Befes- • 4 x BSHub-GA-15G WZ (Befes-
tigungssatz zur Adaption an unser tigungssatz zur Adaption an unser
28 mm Rundrohr) 28 mm Rundrohr)
• 4 x Regulierfuß M10x25 Stahl mit • 4 x Regulierfuß M10x25 Stahl mit
Gummifuß Gummifuß
• Hubgeschwindigkeit: 9 mm/s • Hubgeschwindigkeit: 9 mm/s
• Technisch bedingt, nur als nicht leit- • Technisch bedingt, nur als nicht leit-
fähige Variante lieferbar fähige Variante lieferbar
• Nicht kompatibel mit den Vorgänger- • Nicht kompatibel mit den Vorgänger-
Hubset 9.0, 9.1 und 9.2 Hubset 10.0, 10.1 und 10.2
Hubset 11.0.1 Elektrisches Hubset (Akku)** Hubset 12.0.1 Elektrisches Hubset (Akku)**
Bestehend aus: Bestehend aus:
4 Hubelemente (SLA3) • 4 x Lineareinheit SLA3 1330 mit 4 Hubelemente (SLA3) • 4 x Lineareinheit SLA3 1340 mit
300 mm Hubhöhe 2000 mm Motorkabel und Stecker 400 mm Hubhöhe 2000 mm Motorkabel und Stecker
rein elektr. Motorantrieb mit Akku (700 mm Einbauhöhe) rein elektr. Motorantrieb mit Akku (700 mm Einbauhöhe)
300 kg max. Gesamttraglast • 1 x Steuerung (EU-Stecker), Handbe- 300 kg max. Gesamttraglast • 1 x Steuerung (EU-Stecker), Handbe-
dienteil, Akku, Halterung für Akku und dienteil, Akku, Halterung für Akku und
Ladegerät Ladegerät
• 4 x BSHub-GA-15G WZ (Befes- • 4 x BSHub-GA-15G WZ (Befestigungs-
tigungssatz zur Adaption an unser satz zur Adaption an unser 28 mm
28 mm Rundrohr) Rundrohr)
• 4 x Regulierfuß M10x25 Stahl mit • 4 x Regulierfuß M10x25 Stahl mit
Gummifuß Gummifuß
• Hubgeschwindigkeit: 6,5-8,5 mm/s • Hubgeschwindigkeit: 6,5-8,5 mm/s
(lastabhängig) (lastabhängig)
• Technisch bedingt, nur als nicht leit- • Technisch bedingt, nur als nicht leit-
fähige Variante lieferbar fähige Variante lieferbar
Hinweise:
* Aus Gründen der Stabilität, bei den markierten Hubset‘s, haben die Lineareinheiten
einen um ca. 100 mm längeren Hub, als das System erreichen kann.
** Die elektro-hydraulischen und die rein elektrischen Hubsysteme haben eine Ein-
schaltdauer (ED) von ca. 10%, 2/18 (ON/OFF). Das heißt, das Hubsystem kann
durchgehend max. 2 min. betrieben werden. Danach muss eine Pause von mindestens
18 min. eingehalten werden bevor das Hubsystem erneut verfahren werden kann. Die
handbetriebenen Systeme können beliebig oft betätigt werden.

Rohrklemmsystem 113
