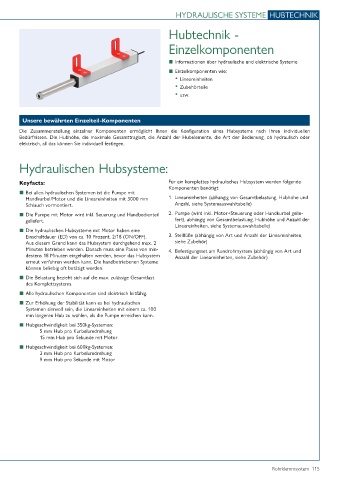

Page 115 - Rohrklemmsystem

HYDRAULISCHE SYSTEME HUBTECHNIK

Hubtechnik -

Einzelkomponenten

■ Informationen über hydraulische und elektrische Systeme
■ Einzelkomponenten wie:
• Lineareinheiten
• Zubehörteile
• usw.

Unsere bewährten Einzelteil-Komponenten
Die Zusammenstellung einzelner Komponenten ermöglicht Ihnen die Konfiguration eines Hubsystems nach Ihren individuellen
Bedürfnissen. Die Hubhöhe, die maximale Gesamttraglast, die Anzahl der Hubelemente, die Art der Bedienung, ob hydraulisch oder
elektrisch, all das können Sie individuell festlegen.

Hydraulischen Hubsysteme:

Keyfacts: Für ein komplettes hydraulisches Hubsystem werden folgende
Komponenten benötigt:
■ Bei allen hydraulischen Systemen ist die Pumpe mit
Handkurbel/Motor und die Lineareinheiten mit 3000 mm 1. Lineareinheiten (abhängig von Gesamtbelastung, Hubhöhe und
Schlauch vormontiert. Anzahl, siehe Systemauswahltabelle)
■ Die Pumpe mit Motor wird inkl. Seuerung und Handbedienteil 2. Pumpe (wird inkl. Motor+Steuerung oder Handkurbel gelie-
geliefert. fert), abhängig von Gesamtbelastung, Hubhöhe und Anzahl der
Lineareinheiten, siehe Systemauswahltabelle)
■ Die hydraulischen Hubsysteme mit Motor haben eine
Einschaltdauer (ED) von ca. 10 Prozent, 2/18 (ON/OFF). 3. Stellfüße (abhängig von Art und Anzahl der Lineareinheiten,
Aus diesem Grund kann das Hubsystem durchgehend max. 2 siehe Zubehör)
Minuten betrieben werden. Danach muss eine Pause von min- 4. Befestigungsset am Rundrohrsystem (abhängig von Art und
destens 18 Minuten eingehalten werden, bevor das Hubsystem Anzahl der Lineareinheiten, siehe Zubehör)
erneut verfahren werden kann. Die handbetriebenen Systeme
können beliebig oft betätigt werden.
■ Die Belastung bezieht sich auf die max. zulässige Gesamtlast
des Komplettsystems.
■ Alle hydraulischen Komponenten sind elektrisch leitfähig.
■ Zur Erhöhung der Stabilität kann es bei hydraulischen
Systemen sinnvoll sein, die Lineareinheiten mit einem ca. 100
mm längeren Hub zu wählen, als die Pumpe erreichen kann.
■ Hubgeschwindigkeit bei 350kg-Systemen:
5 mm Hub pro Kurbelumdrehung
15 mm Hub pro Sekunde mit Motor
■ Hubgeschwindigkeit bei 600kg-Systemen:
3 mm Hub pro Kurbelumdrehung
9 mm Hub pro Sekunde mit Motor
