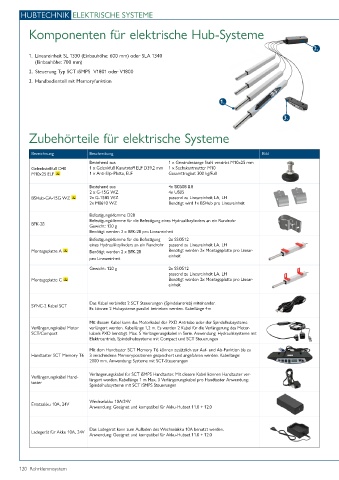

HUBTECHNIK ELEKTRISCHE SYSTEME

Komponenten für elektrische Hub-Systeme

2.
1. Lineareinheit SL 1330 (Einbauhöhe: 600 mm) oder SLA 1340
(Einbauhöhe: 700 mm)
2. Steuerung Typ SCT iSMPS V1801 oder V1800
3. Handbedienteil mit Memoryfunktion

1.

3.

Zubehörteile für elektrische Systeme

Bezeichnung Beschreibung Bild
Bestehend aus: 1 x Gewindestange Stahl verzinkt M10x25 mm
Gelenkstellfuß D40 1 x Gelenkfuß Kunststoff ELF D39,2 mm 1 x Sechskantmutter M10
M10x25 ELF 1 x Anti-Slip-Platte, ELF Gesamttraglast 300 kg/Fuß
Bestehend aus: 4x SI0508 8.8
2 x G-15G WZ 4x US05
BSHub-GA-15G WZ 2x G-15BS WZ passend zu Lineareinheit LA, LH
2x M0610 WZ Benötigt wird 1x BSHub pro Lineareinheit
Befestigungsklemme D28
Befestigungsklemme für die Befestigung eines Hydraulikzylinders an ein Rundrohr
BFK-28 Gewicht: 120 g
Benötigt werden 2 x BFK-28 pro Lineareinheit
Befestigungsklemme für die Befestigung 2x SSI0512
eines Hydraulikzylinders an ein Rundrohr passend zu Lineareinheit LA, LH
Montageplatte A Benötigt werden 2 x BFK-28 Benötigt werden 2x Montageplatte pro Linear-
pro Lineareinheit einheit
Gewicht: 120 g 2x SSI0512
passend zu Lineareinheit LA, LH
Montageplatte C Benötigt werden 2x Montageplatte pro Linear-
einheit

Das Kabel verbindet 2 SCT Steuerungen (Spindelantrieb) miteinander.
SYNC-2 Kabel SCT
Es können 2 Hubsysteme parallel betrieben werden. Kabellänge 4m
Mit diesem Kabel kann das Motorkabel der PXD Antriebe oder der Spindelhubsysteme
Verlängerungskabel Motor verlängert werden. Kabellänge 1,2 m. Es werden 2 Kabel für die Verlängerung des Motor-
SCT/Compact kabels PXD benötigt. Max. 5 Verlängerungskabel in Serie. Anwendung: Hydrauliksysteme mit
Elektroantrieb, Spindelhubsysteme mit Compact und SCT Steuerungen
Mit dem Handtaster SCT Memory T6 können zusätzlich zur Auf- und Ab-Funktion bis zu
Handtaster SCT Memory T6 3 verschiedene Memorypositionen gespeichert und angefahren werden. Kabellänge:
2000 mm, Anwendung: Systeme mit SCT-Steuerungen

Verlängerungskabel für SCT iSMPS Handtaster. Mit diesem Kabel können Handtaster ver-
Verlängerungskabel Hand- längert werden. Kabellänge 1 m Max. 3 Verlängerungskabel pro Handtaster Anwendung:
taster
Spindelhubsysteme mit SCT iSMPS Steuerungen

Wechselakku 10A/24V
Ersatzakku 10A, 24V
Anwendung: Geeignet und kompatibel für Akku-Hubset 11.0 + 12.0

Das Ladegerät kann zum Aufladen des Wechselakku 10A benutzt werden.
Ladegerät für Akku 10A, 24V
Anwendung: Geeignet und kompatibel für Akku-Hubset 11.0 + 12.0
