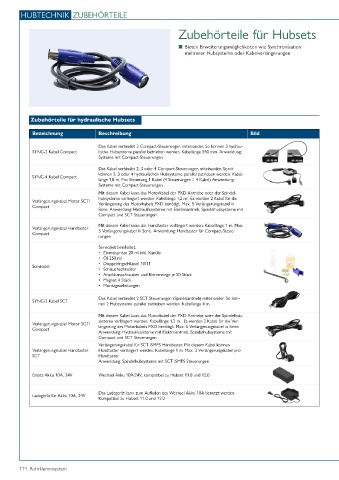

Page 114 - Rohrklemmsystem

HUBTECHNIK ZUBEHÖRTEILE

Zubehörteile für Hub- Zubehörteile für Hubsets
sets
■ Bieten Erweiterungsmöglichkeiten wie Synchronisation
mehrerer Hubsysteme oder Kabelverlängerungen

Zubehörteile für hydraulische Hubsets
Bezeichnung Beschreibung Bild

Das Kabel verbindet 2 Compact-Steuerungen miteinander. So können 2 hydrau-
SYNC-2 Kabel Compact lische Hubsysteme parallel betrieben werden. Kabellänge 550 mm, Anwendung:
Systeme mit Compact-Steuerungen
Das Kabel verbindet 2, 3 oder 4 Compact-Steuerungen miteinander. Somit
können 2, 3 oder 4 hydraulischen Hubsysteme parallel betrieben werden. Kabel-
SYNC-4 Kabel Compact
länge 1,8 m, Pro Steuerung 1 Kabel (4 Steuerungen = 4 Kabel) Anwendung:
Systeme mit Compact-Steuerungen
Mit diesem Kabel kann das Motorkabel der PXD Antriebe oder der Spindel-
hubsysteme verlängert werden. Kabellänge 1,2 m. Es werden 2 Kabel für die
Verlängerungskabel Motor SCT/ Verlängerung des Motorkabels PXD benötigt. Max. 5 Verlängerungskabel in
Compact
Serie. Anwendung: Hydrauliksysteme mit Elektroantrieb, Spindelhubsysteme mit
Compact und SCT Steuerungen
Mit diesem Kabel kann der Handtaster verlängert werden. Kabellänge 1 m. Max.
Verlängerungskabel Handtaster 3 Verlängerungskabel in Serie. Anwendung: Handtaster für Compact-Steue-
Compact
rungen
Servicekit beinhaltet:
• Einmalspritze 20 ml inkl. Kanüle
• Öl 250 ml
• Doppelringschlüssel 10/11
Servicekit
• Schlauchschneider
• Anschlussschrauben und Klemmringe je 20 Stück
• Magnet 4 Stück
• Montageanleitungen

Das Kabel verbindet 2 SCT Steuerungen (Spindelantrieb) miteinander. So kön-
SYNC-2 Kabel SCT
nen 2 Hubsysteme parallel betrieben werden. Kabellänge 4 m.
Mit diesem Kabel kann das Motorkabel der PXD Antriebe oder der Spindelhub-
systeme verlängert werden. Kabellänge 1,2 m. Es werden 2 Kabel für die Ver-
Verlängerungskabel Motor SCT/
Compact längerung des Motorkabels PXD benötigt. Max. 5 Verlängerungskabel in Serie.
Anwendung: Hydrauliksysteme mit Elektroantrieb, Spindelhubsysteme mit
Compact und SCT Steuerungen
Verlängerungskabel für SCT iSMPS Handtaster. Mit diesem Kabel können
Verlängerungskabel Handtaster Handtaster verlängert werden. Kabellänge 1 m. Max. 3 Verlängerungskabel pro
SCT Handtaster.
Anwendung: Spindelhubsysteme mit SCT iSMPS Steuerungen

Ersatz Akku 10A, 24V Wechsel Akku 10A/24V, kompatibel zu Hubset 11.0 und 12.0

Das Ladegerät kann zum Aufladen des Wechsel Akku 10A benutzt werden.
Ladegerät für Akku 10A, 24V
Kompatibel zu Hubset 11.0 und 12.0

114 Rohrklemmsystem
