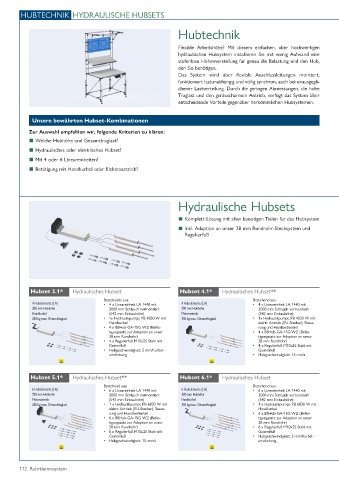

Page 112 - Rohrklemmsystem

HUBTECHNIK HYDRAULISCHE HUBSETS

Hubtechnik

Flexible Arbeitshöhe? Mit diesem einfachen, aber hochwertigen
hydraulischen Hubsystem installieren Sie mit wenig Aufwand eine
stufenlose Höhenverstellung für genau die Belastung und den Hub,
den Sie benötigen.
Das System wird über flexible Anschlussleitungen montiert,
funktioniert lastunabhängig und völlig synchron, auch bei unausgegli-
chener Lastverteilung. Durch die geringen Abmessungen, die hohe
Traglast und den geräuscharmen Antrieb, verfügt das System über
entscheidende Vorteile gegenüber herkömmlichen Hubsystemen.

Unsere bewährten Hubset-Kombinationen
Zur Auswahl empfehlen wir, folgende Kriterien zu klären:
■ Welche Hubhöhe und Gesamttraglast?
■ Hydraulisches oder elektrisches Hubset?
■ Mit 4 oder 6 Lineareinheiten?
■ Betätigung mit Handkurbel oder Elektroantrieb?

Hydraulische Hubsets

■ Komplett-Lösung mit allen benötigen Teilen für das Hubsystem
■ Inkl. Adaption an unser 28 mm Rundrohr-Stecksystem und
Regulierfuß

Hubset 3.1* Hydraulisches Hubset Hubset 4.1* Hydraulisches Hubset**
Bestehende aus: Bestehend aus:
4 Hubelemente (LA) • 4 x Lineareinheit LA 1440 mit 4 Hubelemente (LA) • 4 x Lineareinheit LA 1440 mit
300 mm Hubhöhe 3000 mm Schlauch vormontiert 290 mm Hubhöhe 3000 mm Schlauch vormontiert
Handkurbel (542 mm Einbauhöhe) Motorantrieb (542 mm Einbauhöhe)
350 kg max. Gesamttraglast • 1x Hydraulikpumpe PB 4830 W mit 350 kg max. Gesamttraglast • 1x Hydraulikpumpe PB 4830 W mit
Handkurbel elektr. Antrieb (EU-Stecker), Steue-
• 4 x BSHub-GA-15G WZ (Befes- rung und Handbedienteil
tigungssatz zur Adaption an unser • 4 x BSHub-GA-15G WZ (Befes-
28 mm Rundrohr) tigungssatz zur Adaption an unser
• 4 x Regulierfuß M10x25 Stahl mit 28 mm Rundrohr)
Gummifuß • 4 x Regulierfuß M10x25 Stahl mit
• Hubgeschwindigkeit: 5 mm/Kurbel- Gummifuß
umdrehung • Hubgeschwindigkeit: 15 mm/s

Hubset 5.1* Hydraulisches Hubset** Hubset 6.1* Hydraulisches Hubset
Bestehend aus: Bestehend aus:
6 Hubelemente (LA) • 6 x Lineareinheit LA 1440 mit 6 Hubelemente (LA) • 6 x Lineareinheit LA 1440 mit
290 mm Hubhöhe 3000 mm Schlauch vormontiert 300 mm Hubhöhe 3000 mm Schlauch vormontiert
Motorantrieb (542 mm Einbauhöhe) Handkurbel (542 mm Einbauhöhe)
350 kg max. Gesamttraglast • 1 x Hydraulikpumpe PB 6830 W mit 350 kg max. Gesamttraglast • 1 x Hydraulikpumpe PB 6830 W mit
elektr. Antrieb (EU-Stecker), Steue- Handkurbel
rung und Handbedienteil • 6 x BSHub-GA-15G WZ (Befes-
• 6 x BSHub-GA-15G WZ (Befes- tigungssatz zur Adaption an unser
tigungssatz zur Adaption an unser 28 mm Rundrohr)
28 mm Rundrohr) • 6 x Regulierfuß M10x25 Stahl mit
• 6 x Regulierfuß M10x25 Stahl mit Gummifuß
Gummifuß • Hubgeschwindigkeit: 5 mm/Kurbel-
• Hubgeschwindigkeit: 15 mm/s umdrehung
