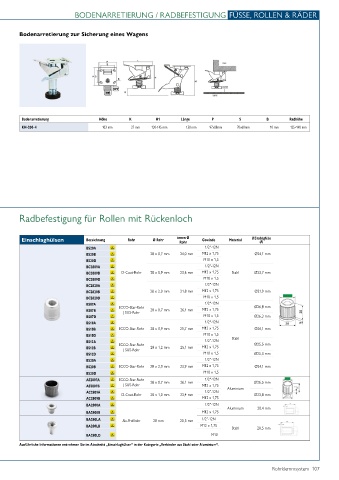

Page 107 - Rohrklemmsystem

BODENARRETIERUNG / RADBEFESTIGUNG FÜSSE, ROLLEN & RÄDER

Bodenarretierung zur Sicherung eines Wagens

Bodenarretierung Höhe K H1 Länge P S B Radhöhe
KH-200-4 103 mm 27 mm 130-145 mm 150 mm 97x88mm 70x60mm 10 mm 125~140 mm

Radbefestigung für Rollen mit Rückenloch

Einschlaghülsen Bezeichnung Rohr Ø Rohr innen Ø Gewinde Material Ø Einschlaghülse
(A)
Rohr
BS20A 1/2“-12N
BS20B 28 x 0,7 mm 24,0 mm M12 x 1,75 Ø24,1 mm
BS20D M10 x 1,5
BC2809A 1/2“-12N
BC2809B D-Coat-Rohr 28 x 0,9 mm 23,6 mm M12 x 1,75 Stahl Ø23,7 mm
BC2809D M10 x 1,5
BC2820A 1/2“-12N
BC2820B 28 x 2,0 mm 21,8 mm M12 x 1,75 Ø21,9 mm
BC2820D M10 x 1,5
BS07A ECCO-Star-Rohr 1/2“-12N Ø26,8 mm
BS07B | SUS-Rohr 28 x 0,7 mm 26,1 mm M12 x 1,75
BS07D M10 x 1,5 Ø26,3 mm
BS10A 1/2“-12N
BS10B ECCO-Star-Rohr 28 x 0,9 mm 25,7 mm M12 x 1,75 Ø26,1 mm
BS10D M10 x 1,5 Stahl
BS12A 1/2“-12N
ECCO-Star-Rohr Ø25,5 mm
BS12B 28 x 1,2 mm 25,1 mm M12 x 1,75
| SUS-Rohr
BS12D M10 x 1,5 Ø25,3 mm
BS20A 1/2“-12N
BS20B ECCO-Star-Rohr 28 x 2,0 mm 23,9 mm M12 x 1,75 Ø24,1 mm
BS20D M10 x 1,5
AS2807A ECCO-Star-Rohr 28 x 0,7 mm 26,1 mm 1/2“-12N Ø26,5 mm
AS2807B | SUS-Rohr M12 x 1,75 Aluminium
AC2809A D-Coat-Rohr 28 x 1,0 mm 23,4 mm 1/2“-12N Ø23,8 mm
AC2809B M12 x 1,75
BA2800A 1/2“-12N
Aluminium 20,4 mm
BA2800B M12 x 1,75
BA280LA Alu-Profilrohr 28 mm 20,3 mm 1/2“-12N
BA280LB M12 x 1,75
Stahl 20,5 mm
BA280LD M10
Ausführliche Informationen entnehmen Sie im Abschnitt „Einschlaghülsen“ in der Kategorie „Verbinder aus Stahl oder Aluminium“.
