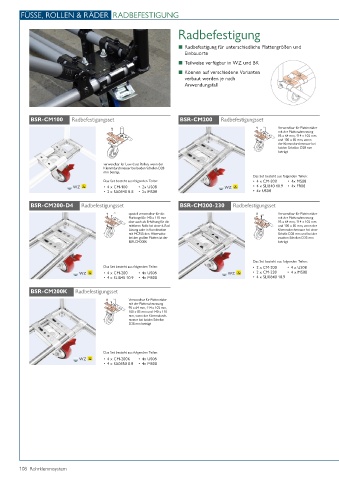

Page 108 - Rohrklemmsystem

FÜSSE, ROLLEN & RÄDER RADBEFESTIGUNG

Radbefestigung
Radbefestigung
■ Radbefestigung für unterschiedliche Plattengrößen und
Einbauorte
■ Teilweise verfügbar in WZ und BK
■ Können auf verschiedene Varianten
verbaut werden je nach
Anwendungsfall

BSR-CM100 Radbefestigungsset BSR-CM200 Radbefestigungsset

Verwendbar für Plattenräder
mit der Plattenabmessung
95 x 64 mm, 114 x 102 mm
und 100 x 85 mm, wenn
der Klemmdurchmesser bei
beiden Schellen D28 mm
beträgt
verwendbar für Low-Cost Rollen, wenn der
Klemmdurchmesser bei beiden Schellen D28
mm beträgt.
Das Set besteht aus folgenden Teilen:
Das Set besteht aus folgenden Teilen: • 4 x CM-200 • 4x MS08
WZ • 4 x CM-100 • 2x US08 WZ • 4 x SLI840 10.9 • 4x FR08
• 2 x SA0840 8.8 • 2x MS08 • 4x US08
BSR-CM200-D4 Radbefestigungsset BSR-CM200-230 Radbefestigungsset
speziell verwendbar für die Verwendbar für Plattenräder
Plattengröße 140 x 110 mm mit der Plattenabmessung
aber auch als Erhöhung für die 95 x 64 mm, 114 x 102 mm
mittleren Rolle bei einer 6-Rad und 100 x 85 mm, wenn der
Lösung oder in Kombination Klemmdurchmesser bei einer
mit MCP-Ecken. Alternative Schelle D28 mm und bei der
bei der großen Platten ist der zweiten Schellen D33 mm
BSR-CM200K beträgt

Das Set besteht aus folgenden Teilen:
Das Set besteht aus folgenden Teilen: • 2 x CM-200 • 4 x US08
WZ • 4 x CM-200 • 4x US08 WZ • 2 x CM-230 • 4 x MS08
• 4 x SLI845 10.9 • 4x MS08 • 4 x SLI0840 10.9

BSR-CM200K Radbefestigungsset
Verwendbar für Plattenräder
mit der Plattenabmessung
95 x 64 mm, 114 x 102 mm,
100 x 85 mm und 140 x 110
mm, wenn der Klemmdurch-
messer bei beiden Schellen
D28 mm beträgt

Das Set besteht aus folgenden Teilen:
WZ • 4 x CM-200K • 4x US08
• 4 x SA0850 8.8 • 4x MS08
