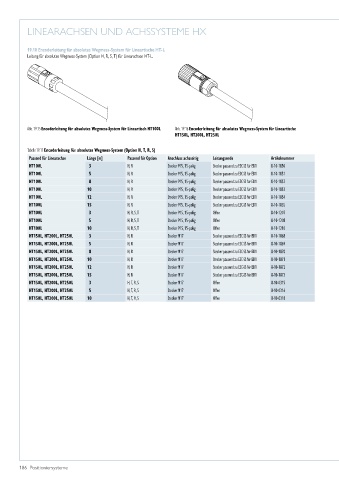

LINEARACHSEN UND ACHSSYSTEME HX

19.10 Encoderleitung für absolutes Wegmess-System für Lineartische HT-L
Leitung für absolutes Wegmess-System (Option H, R, S, T) für Linearachsen HT-L.

Abb. 19.15 Encoderleitung für absolutes Wegmess-System für Lineartisch HT100L Abb. 19.16 Encoderleitung für absolutes Wegmess-System für Lineartische
HT150L, HT200L, HT250L

Tabelle 19.11 Encoderleitung für absolutes Wegmess-System (Option H, T, R, S)
Passend für Linearachse Länge [m] Passend für Option Anschluss achsseitig Leitungsende Artikelnummer
HT100L 3 H, R Stecker 915, 15-polig Stecker passend zu ESC-SS für ED1 8-10-1850
HT100L 5 H, R Stecker 915, 15-polig Stecker passend zu ESC-SS für ED1 8-10-1851
HT100L 8 H, R Stecker 915, 15-polig Stecker passend zu ESC-SS für ED1 8-10-1852
HT100L 10 H, R Stecker 915, 15-polig Stecker passend zu ESC-SS für ED1 8-10-1853
HT100L 12 H, R Stecker 915, 15-polig Stecker passend zu ESC-SS für ED1 8-10-1854
HT100L 15 H, R Stecker 915, 15-polig Stecker passend zu ESC-SS für ED1 8-10-1855
HT100L 3 H, R, S, T Stecker 915, 15-polig Offen 8-10-1207
HT100L 5 H, R, S, T Stecker 915, 15-polig Offen 8-10-1208
HT100L 10 H, R, S, T Stecker 915, 15-polig Offen 8-10-1210
HT150L, HT200L, HT250L 3 H, R Stecker M17 Stecker passend zu ESC-SS für ED1 8-10-1868
HT150L, HT200L, HT250L 5 H, R Stecker M17 Stecker passend zu ESC-SS für ED1 8-10-1869
HT150L, HT200L, HT250L 8 H, R Stecker M17 Stecker passend zu ESC-SS für ED1 8-10-1870
HT150L, HT200L, HT250L 10 H, R Stecker M17 Stecker passend zu ESC-SS für ED1 8-10-1871
HT150L, HT200L, HT250L 12 H, R Stecker M17 Stecker passend zu ESC-SS für ED1 8-10-1872
HT150L, HT200L, HT250L 15 H, R Stecker M17 Stecker passend zu ESC-SS für ED1 8-10-1873
HT150L, HT200L, HT250L 3 H, T, R, S Stecker M17 Offen 8-10-0315
HT150L, HT200L, HT250L 5 H, T, R, S Stecker M17 Offen 8-10-0316
HT150L, HT200L, HT250L 10 H, T, R, S Stecker M17 Offen 8-10-0318
