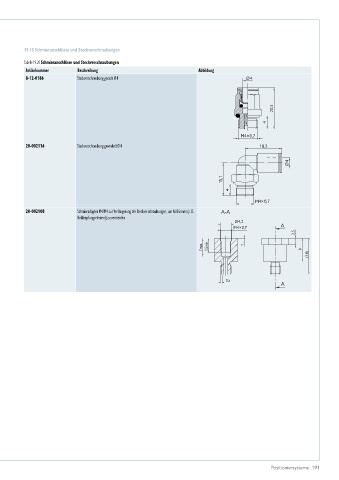

19.18 Schmieranschlüsse und Steckverschraubungen

Tabelle 19.20 Schmieranschlüsse und Steckverschraubungen
Artikelnummer Beschreibung Abbildung
8-12-0186 Steckverschraubung gerade Ø 4 Ø4

20,5

4
M4×0,7
20-002116 Steckverschraubung gewinkelt Ø 4 18,2

Ø4

15,1

4

M4×0,7
20-002108 Schmieradapter M4/M4 zur Verlängerung der Steckverschraubungen, um Kollisionen (z. B. A-A
Bedämpfungselement) zu vermeiden
Ø4,2
M4×0,7 A
2,5

7 max. 5,5 min. 1 9
(14)

0,5
A
