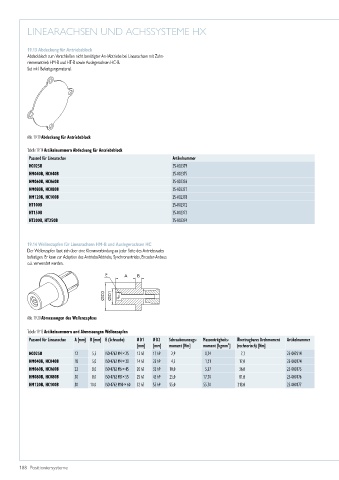

LINEARACHSEN UND ACHSSYSTEME HX

19.13 Abdeckung für Antriebsblock
Abdeckblech zum Verschließen nicht benötigter An-/Abtriebe bei Linearachsen mit Zahn-
riemenantrieb HM-B und HT-B sowie Auslegerachsen HC-B.
Set inkl. Befestigungsmaterial.

Abb. 19.19 Abdeckung für Antriebsblock

Tabelle 19.14 Artikelnummern Abdeckung für Antriebsblock
Passend für Linearachse Artikelnummer
HC025B 25-002379
HM040B, HC040B 25-002375
HM060B, HC060B 25-002376
HM080B, HC080B 25-002377
HM120B, HC100B 25-002378
HT100B 25-002372
HT150B 25-002373
HT200B, HT250B 25-002374

19.14 Wellenzapfen für Linearachsen HM-B und Auslegerachsen HC
Der Wellenzapfen lässt sich über eine Klemmverbindung an jeder Seite des Antriebsrades
befestigen. Er kann zur Adaption des Antriebs/Abtriebs, Synchronantriebs, Encoder-Anbaus
o.ä. verwendet werden.

E A B

ØD2 ØD1

Abb. 19.20 Abmessungen des Wellenzapfens

Tabelle 19.13 Artikelnummern und Abmessungen Wellenzapfen
Passend für Linearachse A [mm] B [mm] E (Schraube) Ø D1 Ø D2 Schraubenanzugs­ Massenträgheits­ Übertragbares Drehmoment Artikelnummer
[mm] [mm] moment [Nm] moment [kgmm²] (rechnerisch) [Nm]
HC025B 12 5,5 ISO 4762 M4 × 25 12 h7 17 h9 2,9 0,24 7,7 25-002514
HM040B, HC040B 18 5,0 ISO 4762 M4 × 30 14 h7 25 h9 4,5 1,21 17,0 25-000174
HM060B, HC060B 22 8,0 ISO 4762 M6 × 45 20 h7 32 h9 10,0 5,37 36,0 25-000175
HM080B, HC080B 30 8,0 ISO 4762 M8 × 55 25 h7 45 h9 25,0 17,70 81,0 25-000176
HM120B, HC100B 30 10,0 ISO 4762 M10 × 60 32 h7 55 h9 55,0 55,70 213,0 25-000177
