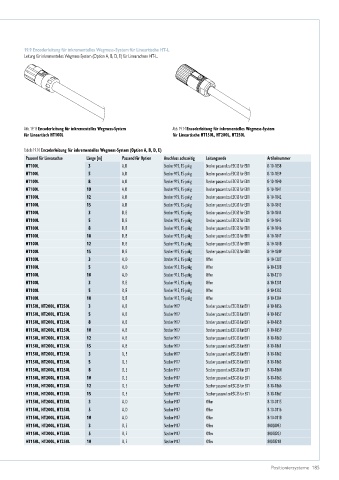

Page 185 - Positioniersysteme

19.9 Encoderleitung für inkrementelles Wegmess-System für Lineartische HT-L
Leitung für inkrementelles Wegmess-System (Option A, B, D, E) für Linearachsen HT-L.

Abb. 19.13 Encoderleitung für inkrementelles Wegmess-System Abb. 19.14 Encoderleitung für inkrementelles Wegmess-System
für Lineartisch HT100L für Lineartische HT150L, HT200L, HT250L

Tabelle 19.10 Encoderleitung für inkrementelles Wegmess-System (Option A, B, D, E)
Passend für Linearachse Länge [m] Passend für Option Anschluss achsseitig Leitungsende Artikelnummer
HT100L 3 A, B Stecker 915, 15-polig Stecker passend zu ESC-SS für ED1 8-10-1838
HT100L 5 A, B Stecker 915, 15-polig Stecker passend zu ESC-SS für ED1 8-10-1839
HT100L 8 A, B Stecker 915, 15-polig Stecker passend zu ESC-SS für ED1 8-10-1840
HT100L 10 A, B Stecker 915, 15-polig Stecker passend zu ESC-SS für ED1 8-10-1841
HT100L 12 A, B Stecker 915, 15-polig Stecker passend zu ESC-SS für ED1 8-10-1842
HT100L 15 A, B Stecker 915, 15-polig Stecker passend zu ESC-SS für ED1 8-10-1843
HT100L 3 D, E Stecker 915, 15-polig Stecker passend zu ESC-SS für ED1 8-10-1844
HT100L 5 D, E Stecker 915, 15-polig Stecker passend zu ESC-SS für ED1 8-10-1845
HT100L 8 D, E Stecker 915, 15-polig Stecker passend zu ESC-SS für ED1 8-10-1846
HT100L 10 D, E Stecker 915, 15-polig Stecker passend zu ESC-SS für ED1 8-10-1847
HT100L 12 D, E Stecker 915, 15-polig Stecker passend zu ESC-SS für ED1 8-10-1848
HT100L 15 D, E Stecker 915, 15-polig Stecker passend zu ESC-SS für ED1 8-10-1849
HT100L 3 A, D Stecker 915, 15-polig Offen 8-10-1207
HT100L 5 A, D Stecker 915, 15-polig Offen 8-10-1208
HT100L 10 A, D Stecker 915, 15-polig Offen 8-10-1210
HT100L 3 B, E Stecker 915, 15-polig Offen 8-10-1201
HT100L 5 B, E Stecker 915, 15-polig Offen 8-10-1202
HT100L 10 B, E Stecker 915, 15-polig Offen 8-10-1204
HT150L, HT200L, HT250L 3 A, B Stecker M17 Stecker passend zu ESC-SS für ED1 8-10-1856
HT150L, HT200L, HT250L 5 A, B Stecker M17 Stecker passend zu ESC-SS für ED1 8-10-1857
HT150L, HT200L, HT250L 8 A, B Stecker M17 Stecker passend zu ESC-SS für ED1 8-10-1858
HT150L, HT200L, HT250L 10 A, B Stecker M17 Stecker passend zu ESC-SS für ED1 8-10-1859
HT150L, HT200L, HT250L 12 A, B Stecker M17 Stecker passend zu ESC-SS für ED1 8-10-1860
HT150L, HT200L, HT250L 15 A, B Stecker M17 Stecker passend zu ESC-SS für ED1 8-10-1861
HT150L, HT200L, HT250L 3 D, E Stecker M17 Stecker passend zu ESC-SS für ED1 8-10-1862
HT150L, HT200L, HT250L 5 D, E Stecker M17 Stecker passend zu ESC-SS für ED1 8-10-1863
HT150L, HT200L, HT250L 8 D, E Stecker M17 Stecker passend zu ESC-SS für ED1 8-10-1864
HT150L, HT200L, HT250L 10 D, E Stecker M17 Stecker passend zu ESC-SS für ED1 8-10-1865
HT150L, HT200L, HT250L 12 D, E Stecker M17 Stecker passend zu ESC-SS für ED1 8-10-1866
HT150L, HT200L, HT250L 15 D, E Stecker M17 Stecker passend zu ESC-SS für ED1 8-10-1867
HT150L, HT200L, HT250L 3 A, D Stecker M17 Offen 8-10-0115
HT150L, HT200L, HT250L 5 A, D Stecker M17 Offen 8-10-0116
HT150L, HT200L, HT250L 10 A, D Stecker M17 Offen 8-10-0118
HT150L, HT200L, HT250L 3 B, E Stecker M17 Offen 80028093
HT150L, HT200L, HT250L 5 B, E Stecker M17 Offen 80028203
HT150L, HT200L, HT250L 10 B, E Stecker M17 Offen 80028218

Positioniersysteme 185
