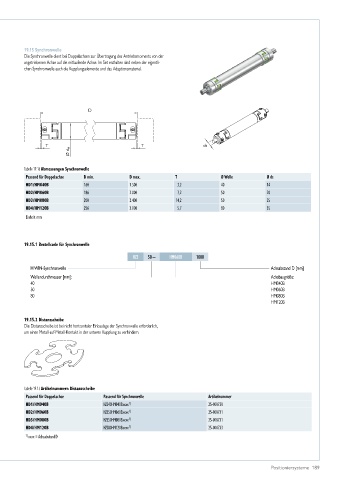

19.15 Synchronwelle
Die Synchronwelle dient bei Doppelachsen zur Übertragung des Antriebsmoments von der
angetriebenen Achse auf die mitlaufende Achse. Im Set enthalten sind neben der eigentli-
chen Synchronwelle auch die Kupplungselemente und das Adaptionsmaterial.

D

T T ds
Ø dw

Tabelle 19.16 Abmessungen Synchronwelle
Passend für Doppelachse D min. D max. T Ø Welle Ø ds
HD1/HM040B 160 1.500 3,2 40 14
HD2/HM060B 186 2.000 7,2 50 20
HD3/HM080B 200 2.400 14,2 50 25
HD4/HM120B 256 3.000 5,7 80 35
Einheit: mm

19.15.1 Bestellcode für Synchronwelle

HZS 50 – HM060B 1000
HIWIN-Synchronwelle Achsabstand D [mm]
Wellendurchmesser [mm]: Achsbaugröße:
40 HM040B
50 HM060B
80 HM080B
HM120B

19.15.2 Distanzscheibe
Die Distanzscheibe ist bei nicht horizontaler Einbaulage der Synchronwelle erforderlich,
um einen Metall-auf-Metall-Kontakt in der unteren Kupplung zu verhindern.

Tabelle 19.15 Artikelnummern Distanzscheibe
Passend für Doppelachse Passend für Synchronwelle Artikelnummer
HD1/HM040B HZS40HM040Bxxxx 1) 25-000730
HD2/HM060B HZS50HM060Bxxxx 1) 25-000731
HD3/HM080B HZS50HM080Bxxxx 1) 25-000731
HD4/HM120B HZS80HM120Bxxxx 1) 25-000733
1) xxxx = Achsabstand D
