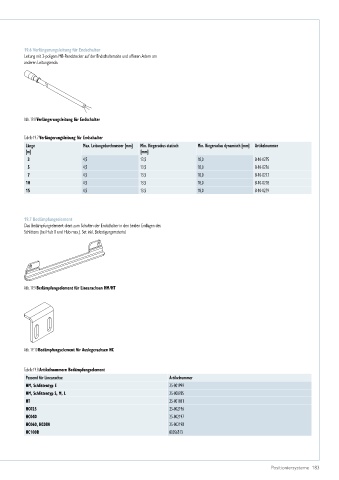

19.6 Verlängerungsleitung für Endschalter
Leitung mit 3-poligem M8-Rundstecker auf der Endschalterseite und offenen Adern am
anderen Leitungsende.

Abb. 19.8 Verlängerungsleitung für Endschalter

Tabelle 19.7 Verlängerungsleitung für Endschalter
Länge Max. Leitungsdurchmesser [mm] Min. Biegeradius statisch Min. Biegeradius dynamisch [mm] Artikelnummer
[m] [mm]
3 4,5 13,5 18,0 8-10-0275
5 4,5 13,5 18,0 8-10-0276
7 4,5 13,5 18,0 8-10-0277
10 4,5 13,5 18,0 8-10-0278
15 4,5 13,5 18,0 8-10-0279

19.7 Bedämpfungselement
Das Bedämpfungselement dient zum Schalten der Endschalter in den beiden Endlagen des
Schlittens (bei Hub 0 und Hub max.). Set inkl. Befestigungsmaterial.

Abb. 19.9 Bedämpfungselement für Linearachsen HM/HT

Abb. 19.10 Bedämpfungselement für Auslegerachsen HC

Tabelle 19.8 Artikelnummern Bedämpfungselement
Passend für Linearachse Artikelnummer
HM, Schlittentyp E 25-001999
HM, Schlittentyp S, M, L 25-000785
HT 25-001031
HC025 25-002196
HC040 25-002197
HC060, HC080 25-002198
HC100B 80056513
