LINEARACHSEN UND ACHSSYSTEME HX

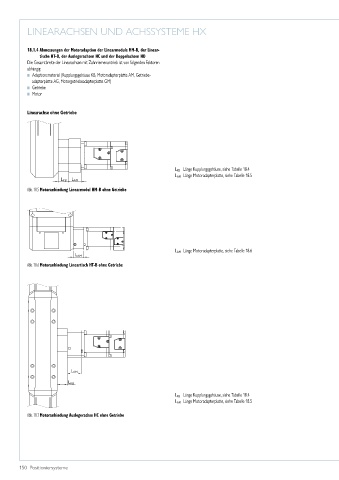

18.1.4 Abmessungen der Motoradaption der Linearmodule HM-B, der Linear-
tische HT-B, der Auslegerachsen HC und der Doppelachsen HD
Die Gesamtbreite der Linearachsen mit Zahnriemenantrieb ist von folgenden Faktoren
abhängig:
Adaptionsmaterial (Kupplungsgehäuse KB, Motoradapterplatte AM, Getriebe-
adapterplatte AG, Motorgetriebeadapterplatte GM)
Getriebe
Motor
Linearachse ohne Getriebe
L KB Länge Kupplungsgehäuse, siehe Tabelle 18.4
L AM Länge Motoradapterplatte, siehe Tabelle 18.5
L KB L AM
Abb. 18.5 Motoranbindung Linearmodul HM-B ohne Getriebe
L AM Länge Motoradapterplatte, siehe Tabelle 18.6
L AM
Abb. 18.6 Motoranbindung Lineartisch HT-B ohne Getriebe
L AM
L KB
L KB Länge Kupplungsgehäuse, siehe Tabelle 18.4
L AM Länge Motoradapterplatte, siehe Tabelle 18.5
Abb. 18.7 Motoranbindung Auslegerachse HC ohne Getriebe
